草图大师su曲面怎么推拉?SketchUp推拉怎么使用?

  • A+
所属分类:sketchup
广告也精彩

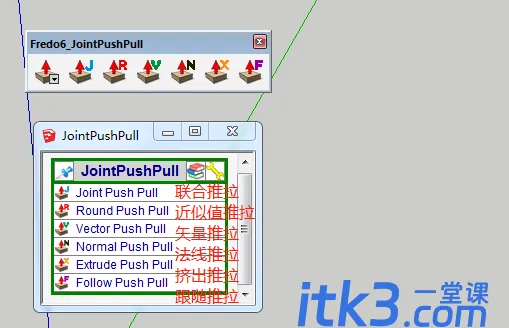

首先我们需要安装这个推拉插件,然后打开草图大师,打开超级推拉工具栏,可以看到,超级推拉主要有以下几种推拉方式:J联合推拉、R近似值推拉、V矢量推拉、N法线推拉、X挤出推拉、F跟随推拉。

1558602632864245

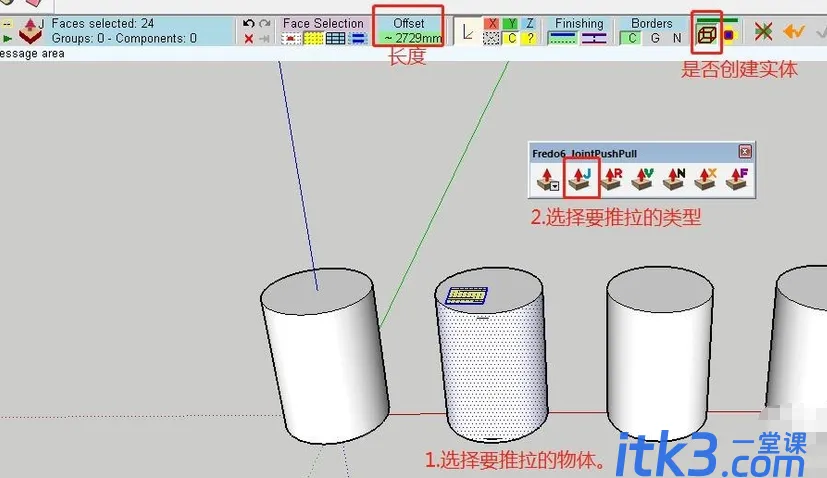

首先选择你要进行推拉操作的物体,然后点击推拉工具类型,在弹出的数据栏中,选择推拉的长度、是否显示线条、是否创建实体等参数,然后推动鼠标左键不放,则完成推拉操作。

1558602659805756

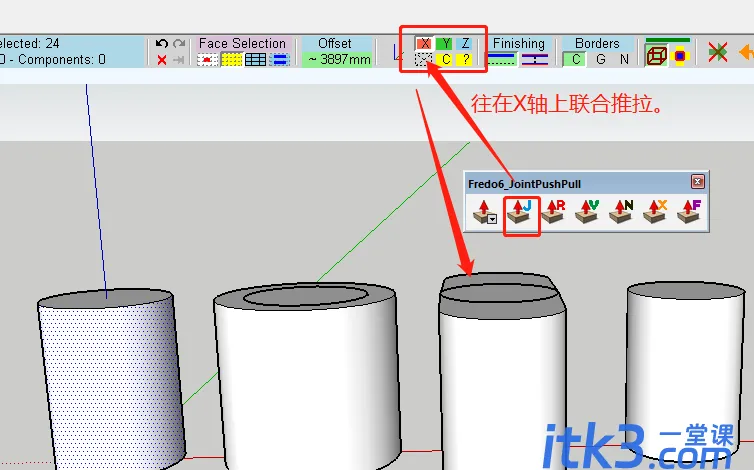

如下图:左图是没有特定轴的联合推拉,右图是往特定的轴(X轴)的联合推拉

1558602680333693

1558602694427313

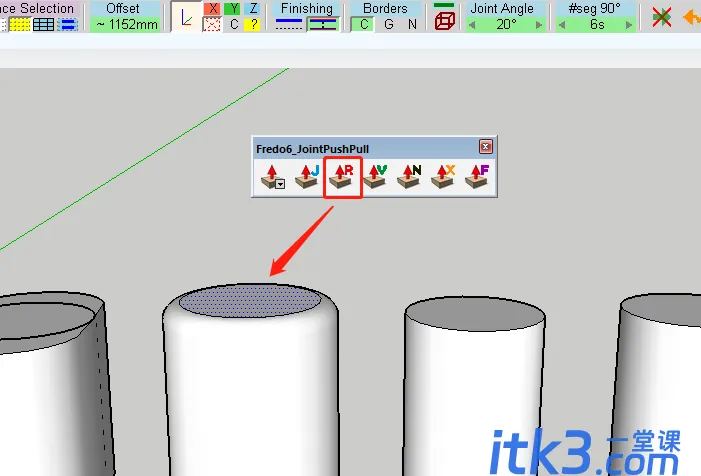

按照上面的方法,近似值推拉,可以轻松做出倒角的效果。

1558602706920014

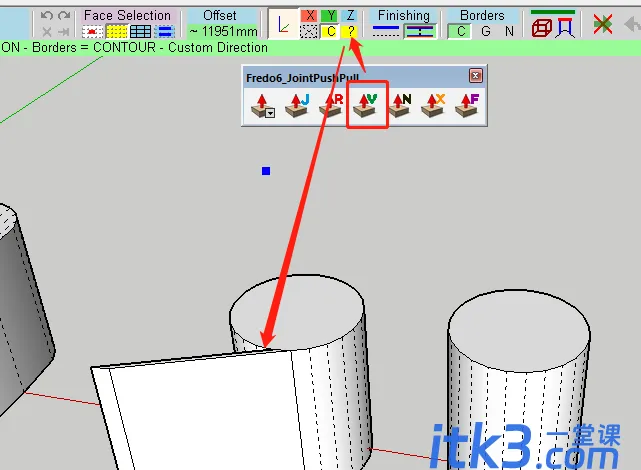

矢量推拉:沿着某一固定的方向进行推拉。

1558602717245339

法线推拉是沿着面的法线推拉。如图。还可以设置变化的长度,进行随机变化。

1558602730433547

1558602744338910

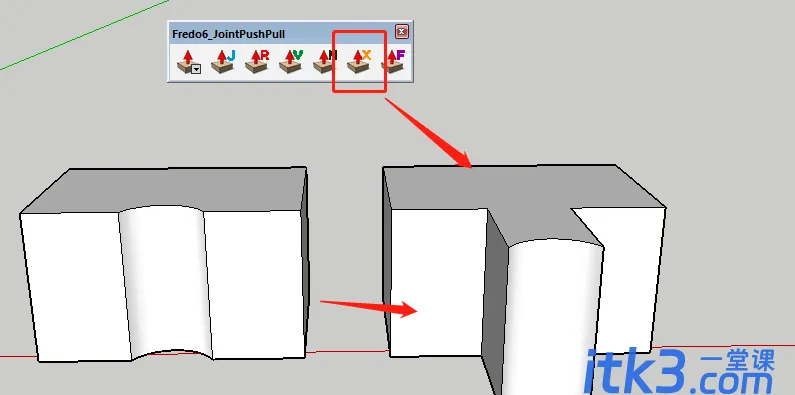

挤出推拉:垂直向外延伸

1558602756519500

跟随推拉:沿着物体原来的倾斜角度向外推拉。

1558602772370017

分享就到这里结束,感谢阅读!
