cad斜线怎么标注尺寸?

  • A+
所属分类:CAD
广告也精彩

好多朋友都在问cad斜线怎么标注尺寸,CAD绘图中有很多图都是不规则的,你知道CAD中如何对斜线进行标注长度吗?这次将为大家带来cad斜线标注尺寸的方法,希望大家在cad中可以灵活使用!

1:首先,我们在电脑上,打开CAD,这个是我提前画好的图形,接着进行如下操作。

16087790386104

2:然后点击工具栏中的【标注】,然后选择【对齐】。

16087790522871

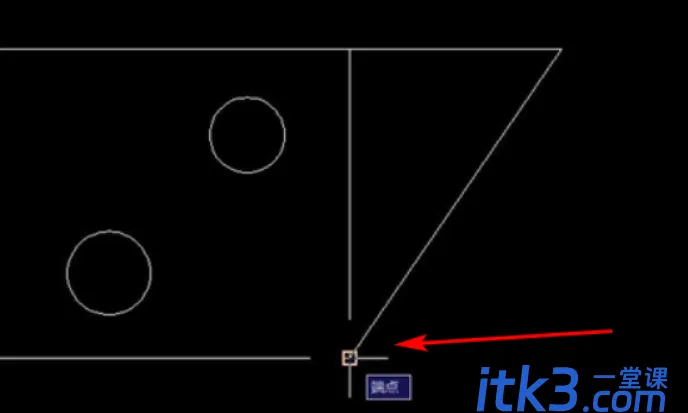

3:点击【对齐】之后,先选择【斜线的第一个点】,(如图所示,红色箭头指向的位置):

16087790596913

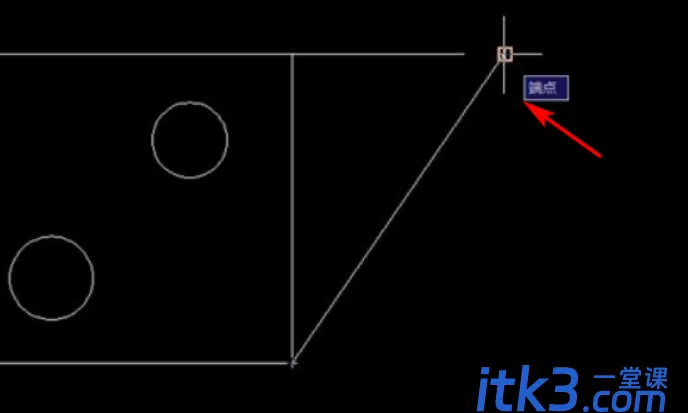

4:然后再点击一下【斜线的第二个点】,(如图所示,红色箭头指向的位置)。

16087790671901

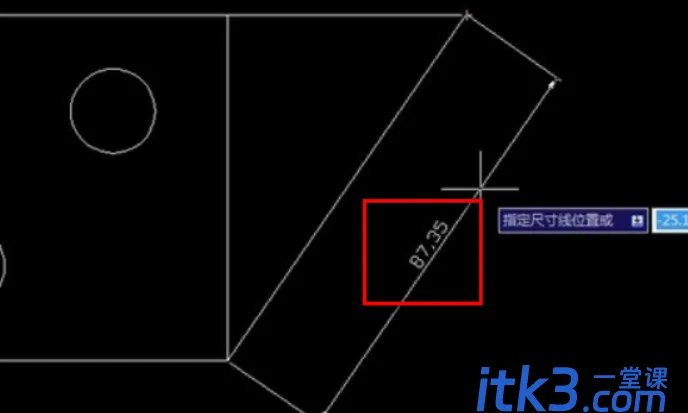

5:最后,点击【两个斜线的端点】后,直接把标注拉出来,然后点击一下【鼠标左键】确定标注的位置即可,(如图所示)。

16087790735720

以上的操作步骤就是cad斜线怎么标注尺寸的具体方法,大家按照步骤一步步操作就可以成功了!希望这篇文章可以帮到你!
