Solidworks工程图中如何插入图片呢?看一下具体操作步骤吧。

方法

打开一张示例工程图,在里面插入一张图片。

t0117eb9d4b22b18534

点击“工具”。

t0166042c965b8ebf38

在弹出的菜单中单击“草图工具”,选择“草图图片”。

t0166d95dea349876f0

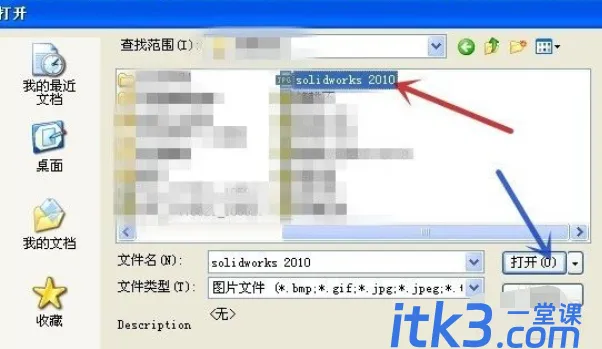

选择要插入的图片,点击打开。

t01d86e7b5bbc7c5494

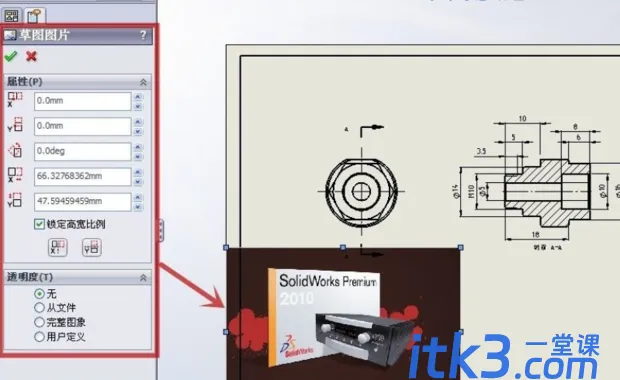

图片插入到工程图中,如下图所示,图中红框中的参数设置,可设置图片所在位置,长与宽是否锁定比例,图片是否透明等等。

t01a49e27b3715677a8

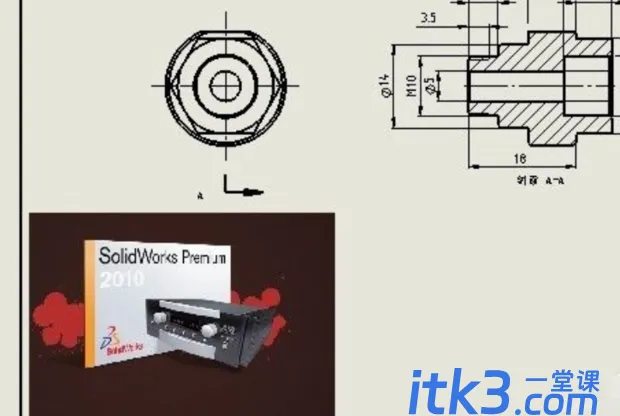

调整后的效果如下图所示。

t019d4d13d7823b228a
