怎么用CAD计算不规则图形的周长？用CAD计算不规则图形周长的方法

CAD是当前国内最流行的辅助制图软件之一，它广泛应用于土木建筑、装饰装潢、城市规划、园林设计、电子电路、机械设计、服装鞋帽、航空航天、轻工化工等诸多领域，无论你想从事哪一领域，学会使用CAD都是一个加分项。

用CAD计算不规则图形周长的方法

1、首先打开CAD绘图软件，进入绘图界面，任意绘制一个不规则图形作为演示，如图所示。

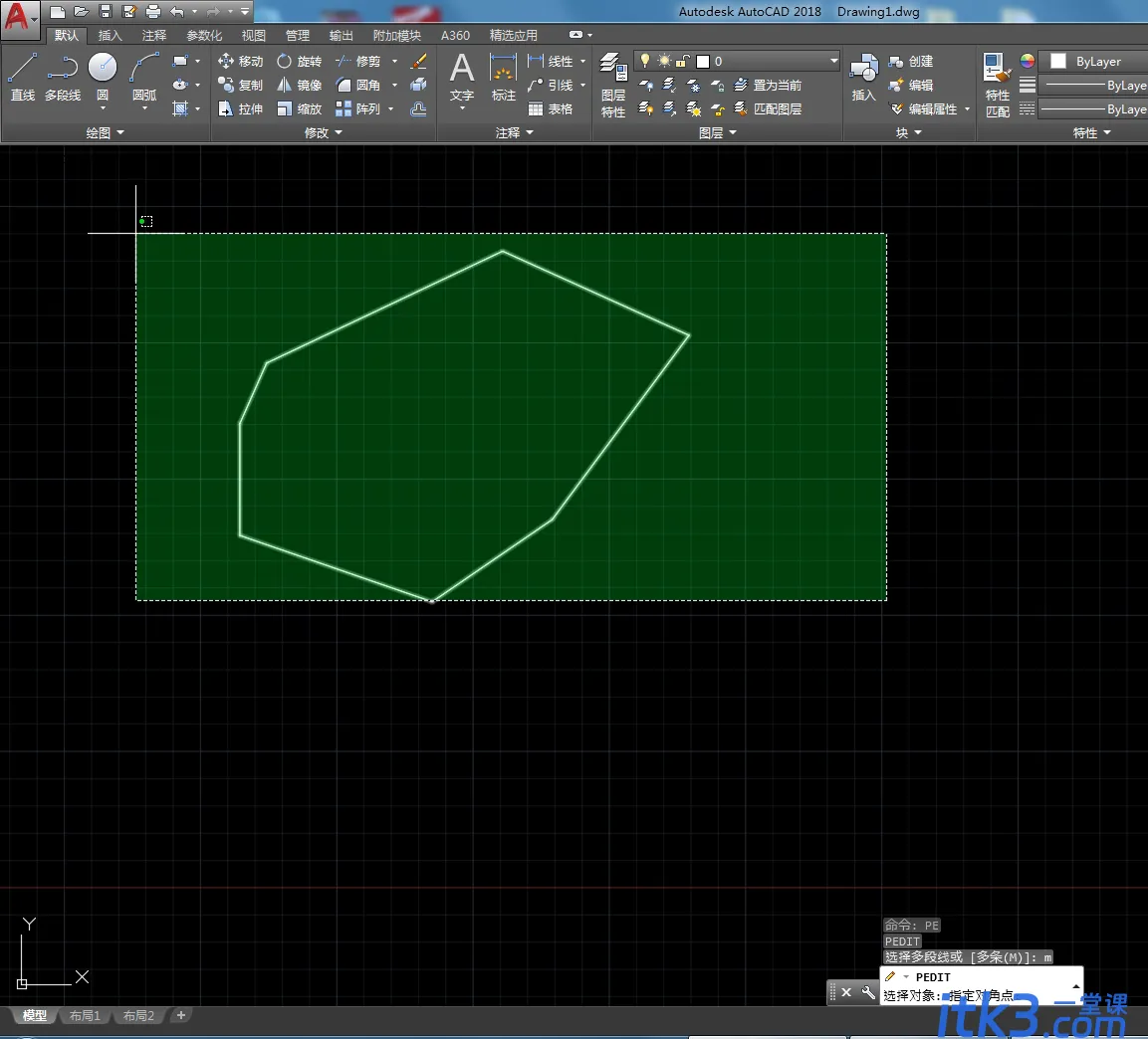

2、接着在下方命令行输入PEDIT命令（快捷键：PE），点击回车确认，如图所示。

3、根据命令行提示，选择“多条（M）”，直接命令行后输入M，如图所示。

4、根据命令行提示选择，在图形区域中点击选择刚才绘制的不规则图形，如图所示。

5、在下方命令行的提示，是否将直线、圆弧和样条曲线转化为多段线，默认的是Y，即YES，直接点击回车确认，如图所示。

6、在命令行直接输入合并命令 “J”，点击回车确认，如图所示。

7、选择图形并打开特性工具栏，就可以看到该不规则图形的周长，如图所示。

以上就是“用CAD计算不规则图形周长的方法”了，根据教程操作几遍你也能学会的，CAD的使用就是这么简单，多加练习就可以，希望这个方法对你有用。
