CAD如何把实线变成虚线？CAD把实线变成虚线的方法

AutoCAD简称为CAD，是Autodesk出品的一个专业绘图设计软件。主要用于二维绘图、详细绘制、设计文档和基本三维设计，广泛应用于机械设计、工业制图、工程制图、土木建筑、装饰装潢、服装加工等多个行业领域。会使用CAD几乎是设计人员的一项基础技能了。

CAD把实线变成虚线的方法

情况一：在未画出图形的情况下

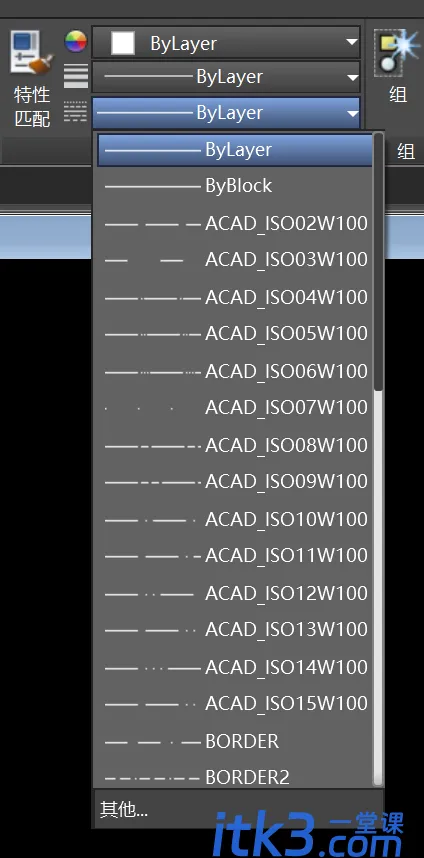

1、先进行线型的选择，找到AutoCAD线型工具，如图，可以看到有非常多的线型可以选择

注意，AutoCAD2018或者部分版本的AutoCAD，默认的线型只有3种，需要加载出来，方法可参考

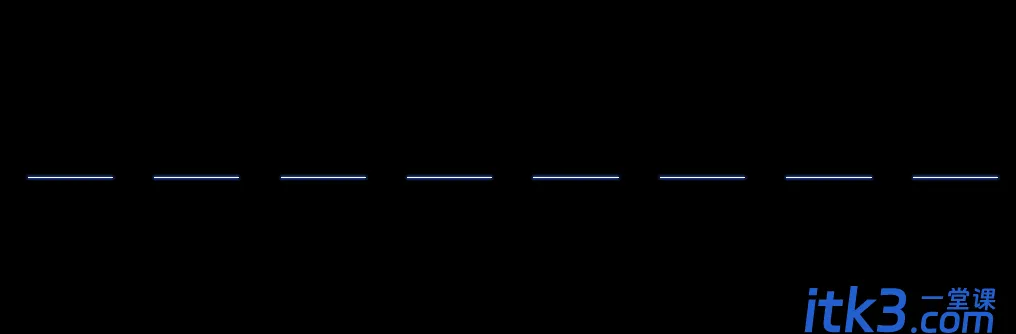

2、选择一种想要的线型类型，然后进行绘图，如下图所示，注意，如果图形被缩放得很小，有时候看不出效果，我们需要把图形放大才能看得出来

情况二：在已绘制好图形的情况下，想把视线改成虚线

如下图的圆，想把圆的边改成虚线，方法：先选择圆，然后找到线型，选择一款合适的线型，如虚线，确定，此时选择的部分就变成虚线了

相关问题，如果在选择了虚线后，还是现实的实现，而且放大看也是没有变化，应该怎么办？

在命令行输入Highlight命令，然后将该命令的值设置为1，回车键确定即可，这个是系统变量，用于控制对象是否亮选，当值为0的时候，会导致选项无法显示。
