cad引线快捷键命令是le。在cad里有三种引线标注形式,其中快引(le)是我们在制图时经常用到的。它们共同的特点是:可以为序号标注添加多个引线,并且可以合并或者对齐多个引线标注。这个功能用起来是非常方便的。下面我们就来具体介绍一下cad引线标注。

1、例如需要给倒角添加一个引线标注,也即注示出倒角的大小值。

cad引线快捷键是什么及标注在哪里?-1

2、在命令行中输入引线的快捷命令“LE”,按一下空格键。

cad引线快捷键是什么及标注在哪里?-2

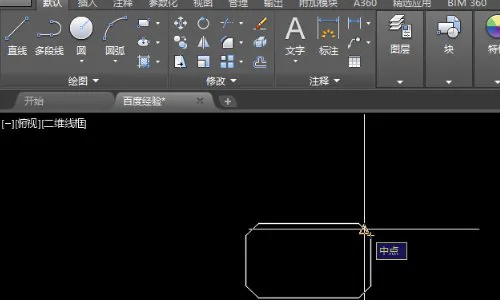

3、接着指定第一个引线点,捕捉倒角斜线的中点,按一下鼠标左键。

cad引线快捷键是什么及标注在哪里?-3

4、接着指定第二个和第三个点。

cad引线快捷键是什么及标注在哪里?-4

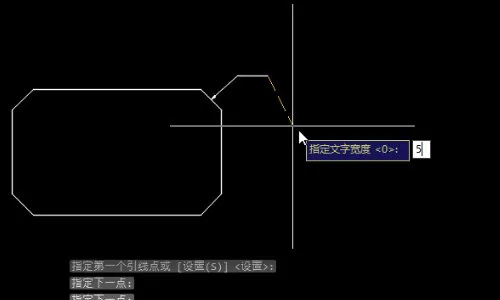

5、输入文字的高度5,按一下空格键。

cad引线快捷键是什么及标注在哪里?-5

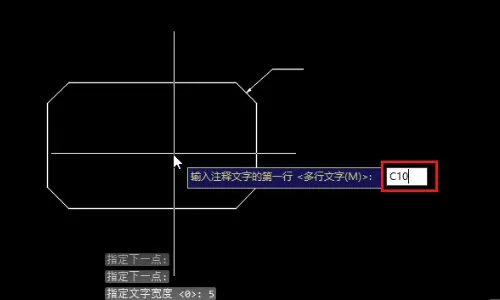

6、输入文本C10,按回车键提示输入下一行,这里我们不需要再输入,按键盘左上角Esc键完成操作。

cad引线快捷键是什么及标注在哪里?-6

以上就是cad引线快捷键命令是le以及引线标注位置的教程。今天小编为大家分享的是快引标注的使用方法,它是引线标注中的一种,经常会被大家所使用。其实大家在制图过程中,使用快捷键命令是非常方便的。没事时对于快捷键命令大家可以重点记忆一下,这样在制图时使用起来就非常熟练了,可以提高制图速度,今天的教程就为大家分享到这里。
