PADS怎样输出SMT坐标文件

  • A+
所属分类：知道百科

PADS该如何输出SMT坐标文件呢？看一下怎么操作吧。

将单位切换到公制。

PADS怎样输出SMT坐标文件-1

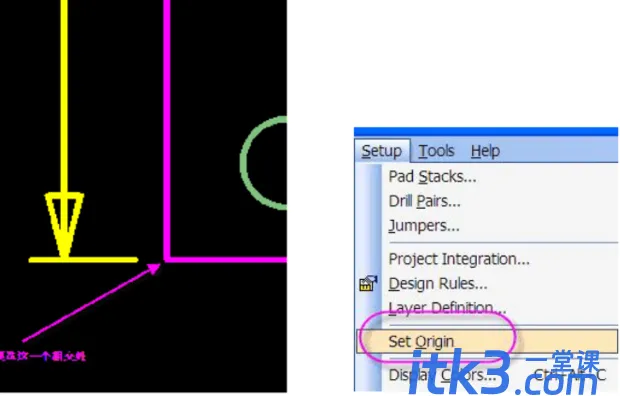

设置坐标原点：选中板块相交处Setup，选择Set-Origin。

PADS怎样输出SMT坐标文件-2

坐标导出，利用脚本Tools→Basic Scripts >Basic Scripts。

PADS怎样输出SMT坐标文件-3

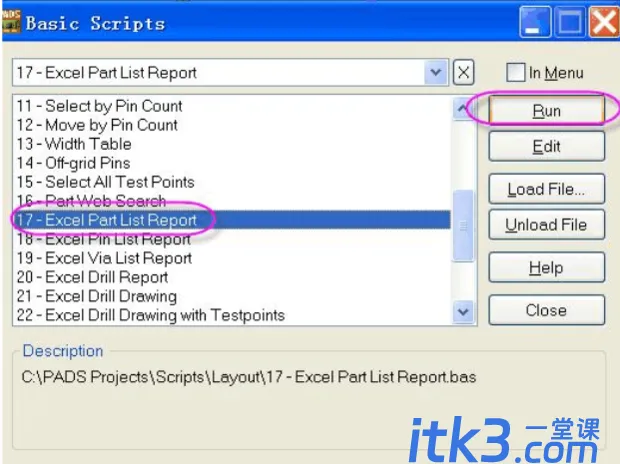

选择 17Excel Part List Report/Run。

PADS怎样输出SMT坐标文件-4

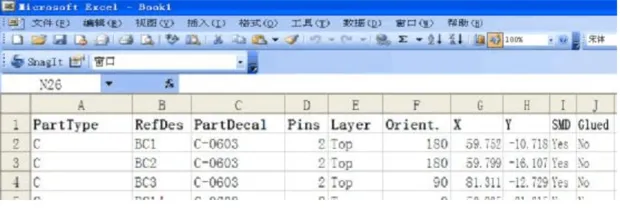

需要的贴片坐标文件就可以产生了。

PADS怎样输出SMT坐标文件-5
