众所周知，CAD是现在广泛运用于平面印刷出版等诸多领域的一款实用软件，那么我们在使用CAD的过程中，怎么计算铝型材重量呢？铝型材一般都不是规则的，该怎么计算重量内呢？这时候就可以使用CAD图纸1:1的比例来绘制图纸，计算面积和重量，下面我们来看看CAD铝型材重量计算公式的教程。下面一起来看看吧。
1、首先，我们先用CAD打开铝型材的截面图纸，一般做铝型材都要开模具，模具开的依据就是根据我们所画的CAD图纸，这个要求1:1的比例。

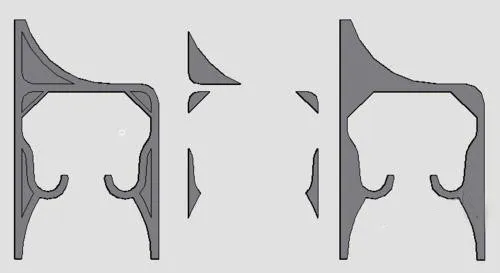

2、使用reg面域命令，将此图的每个封闭的图形做成面域，左边是完整的，中间跟右边两个是拆开出来的。
3、使用布尔运算，输入快捷命令subtract（点击最大的图——空格确定——再点击要减去的图——空格确定），得到如下图形。
4、选中图形之后，使用area命令，就会得到铝型材截面的面积，此面积为S。取铝型材的单位长度为1，记为铝型材的高度，这样就能计算出铝型材的体积：V=S*1；质量M=V*ρ。
注意事项：理论计算铝合金重量时，一般都会长度计算的，单位长度知道了，一段长度的重量也就算出来了。
以上就是关于CAD计算铝型材重量的教程，希望对大家有帮助。
