solidworks怎么在圆柱上做螺纹孔?

  • A+
所属分类:solidworks
广告也精彩

solidworks在圆柱上做螺纹孔的方法如下:

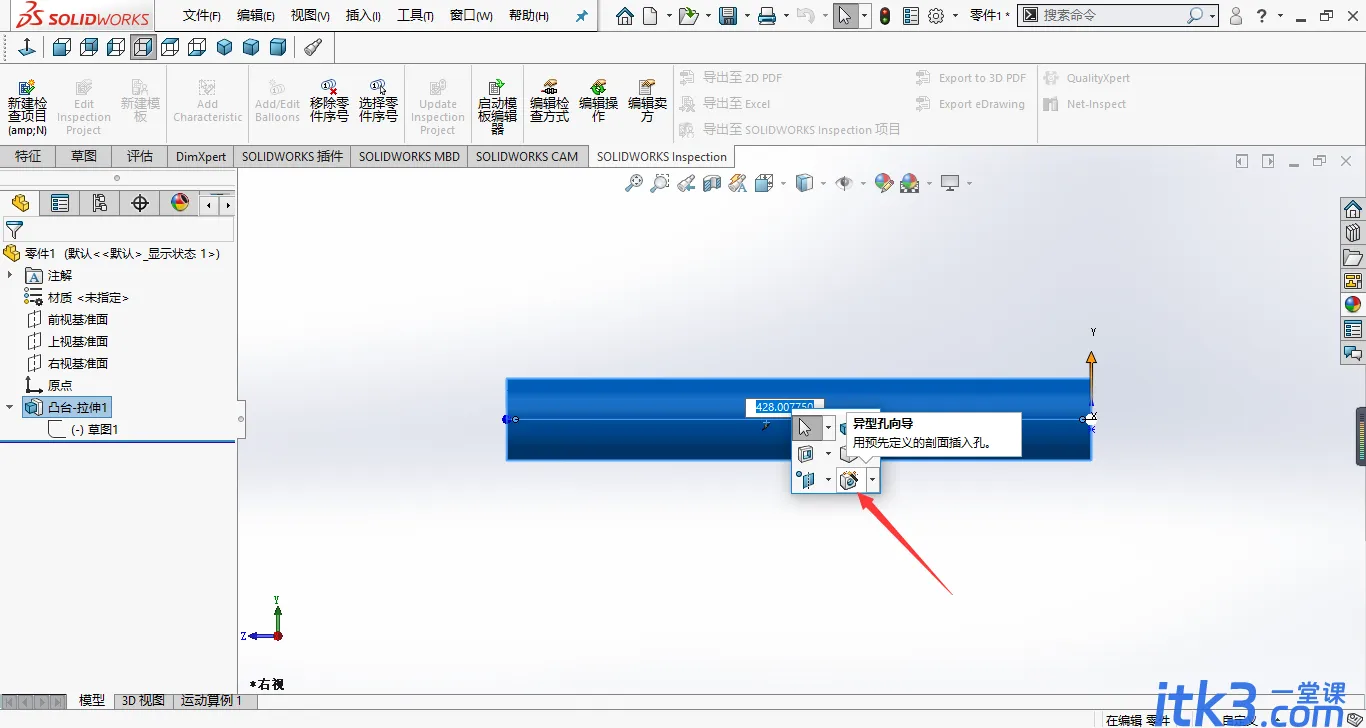

1、首先选中需要做螺纹孔的圆柱,同时按下键盘上的“S”键,在弹出选项中选择异型孔向导。

48540923dd54564e98875ad5bdde9c82d0584f7f

2、在异型孔向导中设置“类型”,设置完毕后,鼠标左键单击“位置”按钮,然后在圆柱面上需要做螺纹孔的地方点击一下。

b151f8198618367aa810c73120738bd4b21ce545

3、选择界面左上方“智能尺寸”标注,定位螺纹孔。

9a504fc2d5628535097c6acd9eef76c6a6ef63ba

4、选择圆心点与定位点。

8326cffc1e178a82dfb0c44cf803738da877e84a

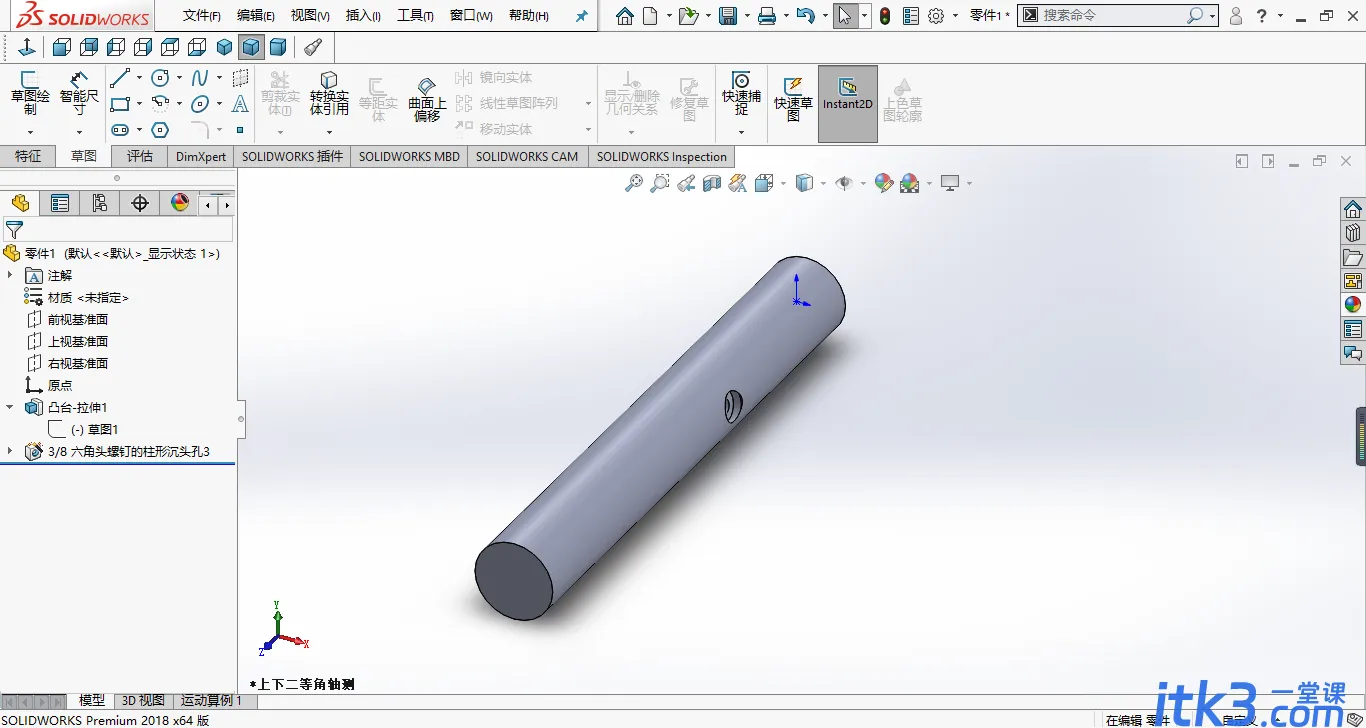

5、完成螺纹孔定位点的尺寸标注,使点完全定位,变为黑色,点击左侧绿色对号按钮,最后得到有螺纹孔的圆柱。

ca1349540923dd5452780284df09b3de9d8248d6
