Solidworks装配中的常见问题解决

  • A+
所属分类:solidworks
广告也精彩

1.装配中无法指定草图中的线条进行配合

解决方法:打开草图所在零件,点击退出草图即可。

2.修改零件名称

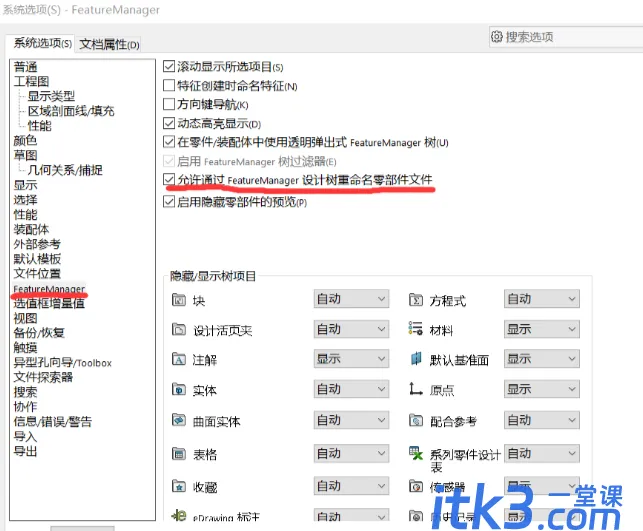

解决方法:在设计树中重新右键需要重新命名的零件,选择重新命名,如没有重新命名选项,需要在设置中开启,如下图所示

Solidworks装配中的常见问题解决-1

3.装配中绘制穿过两零件的通孔

首先在一个零件中打好孔,在装配体中现在编辑另一零件,点击草图——转换实体引用——选择前一零件打好的孔,即可获得对应形状位置的孔。

4.更改模型背景图

鼠标右键单击空白处,出现如下窗口,点击编辑布景,在里面更改设置即可

Solidworks装配中的常见问题解决-2

5.关闭草图中画圆时自动添加的尺寸

鼠标右击草图空白处,关闭“草图数字输入”即可
