CAD虚线不显示的解决方法:

1、选择虚线线型。先运行CAD编辑器专业版软件,在软件菜单栏-“线型”栏里选择虚线线型。

CAD软件的虚线不显示怎么办?让CAD虚线显示的方法-1

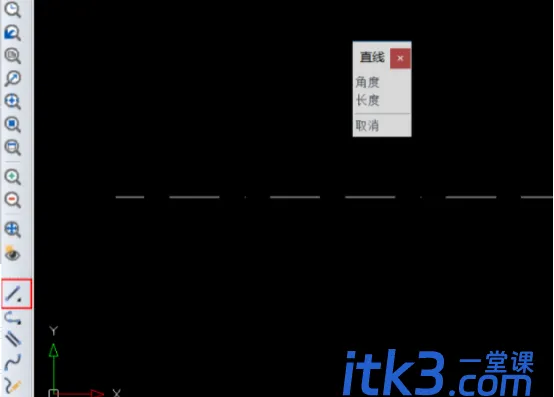

2、在绘图框里绘制虚线。点击“直线”图标,就可以在CAD绘制窗口里任意地绘制出一条虚线。

CAD软件的虚线不显示怎么办?让CAD虚线显示的方法-2

3、虚线肉眼看着是实线。

(1)有时候会遇到这一问题:发现已经绘制好的虚线无法清楚显示,肉眼观察像是“实线”。

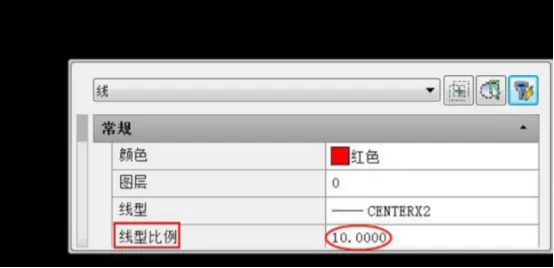

(2)其实是虚线的线型比例没有调节好。选中该虚线,打开“属性”面板窗口,会看到“线型比例”选项。尝试把数据调大,1改成10。

CAD软件的虚线不显示怎么办?让CAD虚线显示的方法-3

4、成功地绘制好一条虚线。调节好线型比例后,此时绘制好的虚线就能够清楚的显示出来了,肉眼看着也是虚线。

CAD软件的虚线不显示怎么办?让CAD虚线显示的方法-4

以上就是CAD的虚线不显示的解决方法了,希望这个教程能帮到你。
