SolidWorks导入CAD草图

  • A+
所属分类:CAD
广告也精彩

准备导入SolidWorks的CAD图最好去掉标注的尺寸线,并将草图以图纸绝对原点为坐标原地,方便导入。

使用move(移动命令),选择基准点,输入#0,0(绝对坐标点),如果直接输入0,0为默认的相对坐标原地@0,0

导入CAD草图

SolidWorks导入CAD草图-1

这里默认选项即可
SolidWorks导入CAD草图-2

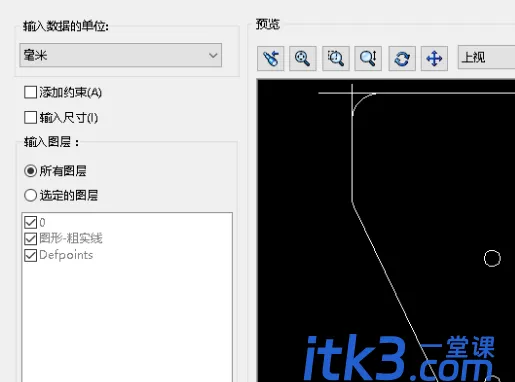

设置好了原点,选择自己所使用的单位,以及图层。
SolidWorks导入CAD草图-3

导入进来的草图的坐标原地将和所选基准面的原地重合。

注意事项

导入进来的草绘图形是都没有约束的。也就是欠定义。
