solidworks导入adams教程(两种办法)

  • A+
所属分类:solidworks
广告也精彩

1.直接将三维模型另存为x_t文件格式,然后在Adams中直接导入

solidworks导入adams教程(两种办法)-1

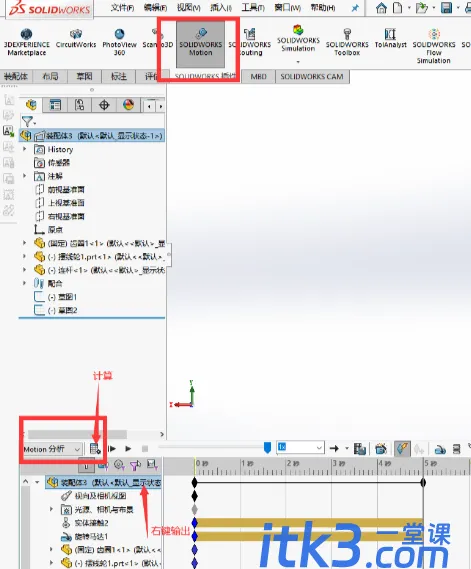

2.在SolidWorks软件中,开启Montion模块,随便拉一个进度,计算仿真后,直接右键导出到Adm文件

solidworks导入adams教程(两种办法)-2

注意:

1.文件名和路径名都应是英文,文件导入后需要refresh一下。

2.方法2中,Solidworks中的配合尽量使用机械配合,使用基础的同轴,重合等命令会出现冗余约束自由度问题。参考B站视频《adams常见问题和错误》

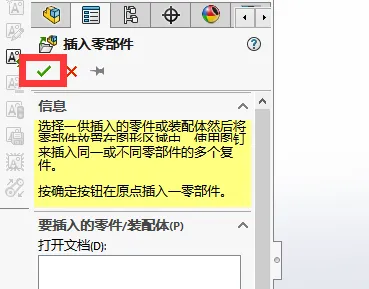

3.Solidworks装配中第一个零件应直接确定,不然会导致中心点不在全局原点。

solidworks导入adams教程(两种办法)-3



4.在将装配体导入后,有很多与主要问题不相干的零件,使用布尔命令进行合并

关于装配体导入Adams后又很多不相干的零件的处理

1.在装配体导入到Adams后,使用布尔命令进行合并

2.在SolidWorks软件中对同一功能零件生成子装配体,然后压缩其他零件,另存为X_T零件,保存时不要还原零件,紧接着导入到Adams中,以此类推导入装配体的其他部分。

子装配体导入时,import界面选择part选项

在Adams中将两个装配体文件可以合并成一个,Merge Two Models命令(该操作一般不需要)

注意

由SolidWorks软件插入到Adams软件中的零件没有质量,需要用户选择材料属性之后才会有质心。但是该子装配体下只能赋予一个物质属性,可以在SolidWorks软件中测量好子装配体的质量属性后然后在Adams中由用户输入。
