在SOLIDWORKS设计过程中,在我们需要设计零件时,部分零件常常需要利用基准面来辅助才能够更好地完成设计,如一些螺旋浆,建立螺旋叶,就必须要借住基准面来完成设计,本课先讲解如何建立基准面,在下一课将祥细讲解螺旋浆的设计.建立基准面操作比较简单,不难学会.

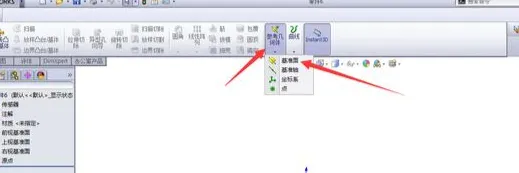

第一步:在特征栏选择"参考几何体",弹出下拉框,选择"基准面",如下图所示

SOLIDWORKS如何建立基准面-1

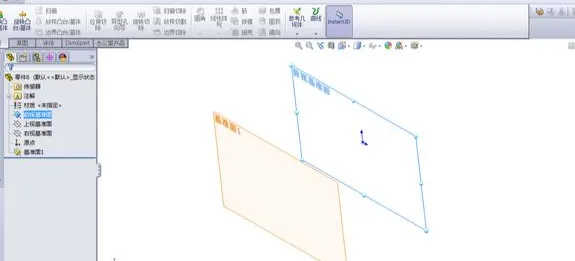

第二步:在第一参考选择"前视基准面",建立基准面时,如果提示完成定义,说明可以建立基准面,如果提示重建模错误,说明不能建立基准面,新建立的基准面与教参面距离根据实际情况来定,如下两图所进示

SOLIDWORKS如何建立基准面-2

下面这张图为不能建立基准面,因为同时选择了两个面,所以不能构成建模

SOLIDWORKS如何建立基准面-3

第三步:建立好基准面,确定后,即可生成一个基准面,如下图所示

SOLIDWORKS如何建立基准面-4
