CAD是一款常用的绘图软件,我们在CAD中可以绘制各种建筑图纸,有时候我们也需要按照实际情况填充钢筋混凝土图案,今天小编要跟大家分享的是CAD中填充钢筋混凝土图案的方法,有需要的小伙伴可以参考一下。

1.  首先,打开中望CAD软件,进入绘图区域,任意绘制一个矩形作为填充区域。

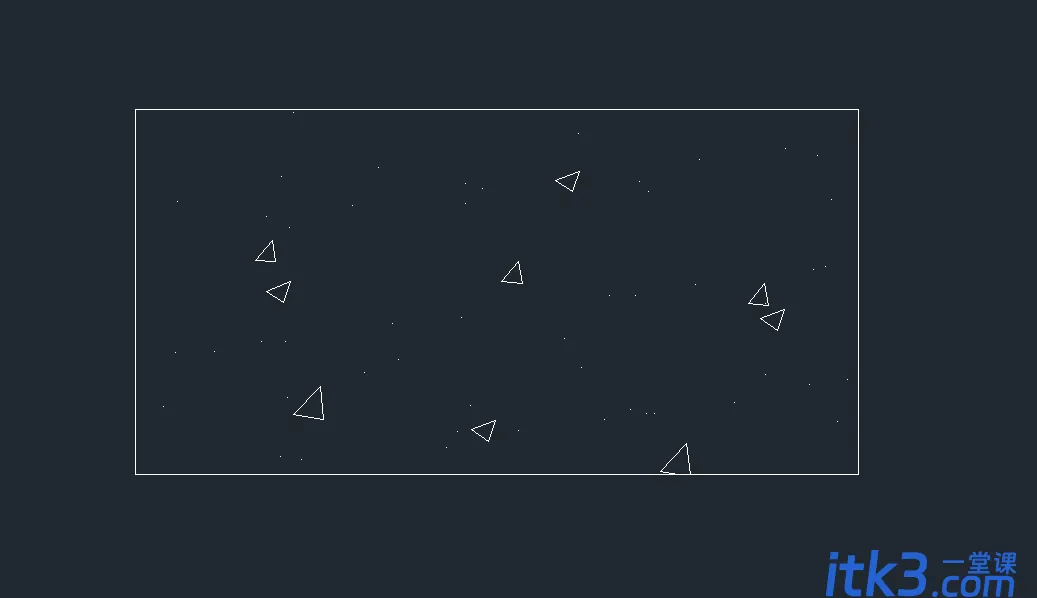

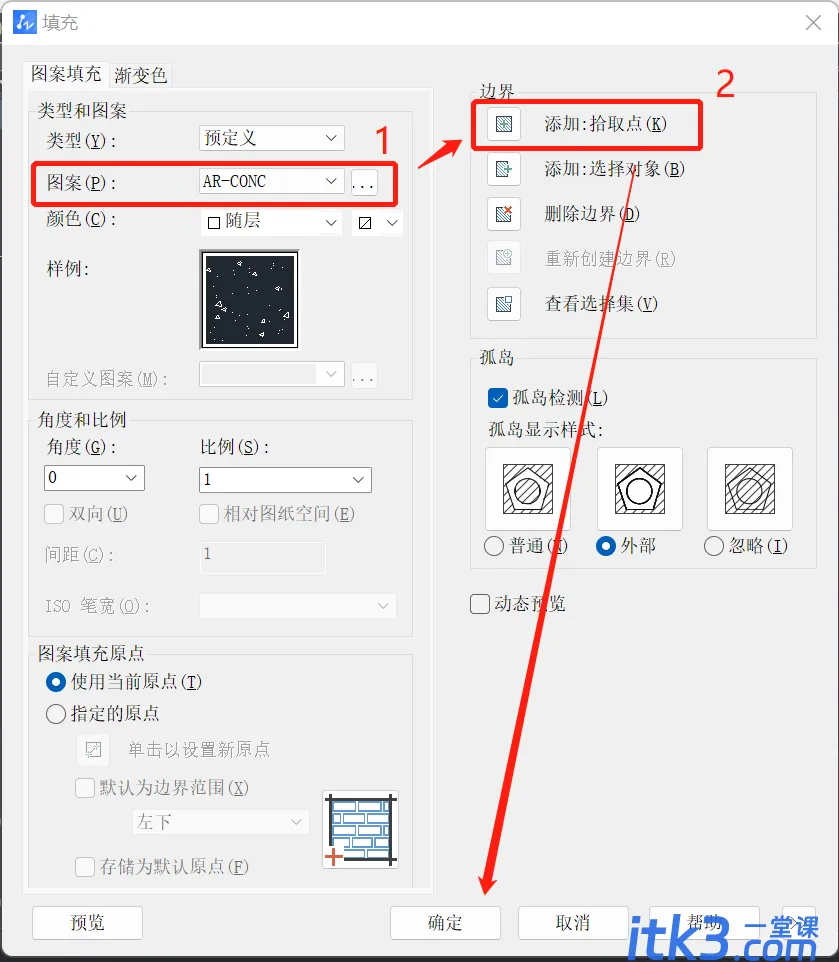

2.  在命令行中输入【BH】,回车确认,调出【填充】对话框,选择图案【AR-CONC】,然后点击【拾取点】,选中矩形区域后回车确认,回到【填充】对话框,点击【确定】。

62a6d58d56379

62a6d5aba2040

3.  然后我们重复步骤2,在命令行中输入【BH】,回车确认,调出【填充】对话框,选择图案【ANSI31】,然后点击【拾取点】,选中矩形区域后回车确认,回到【填充】对话框,点击【确定】。

62a6d5bee90b0

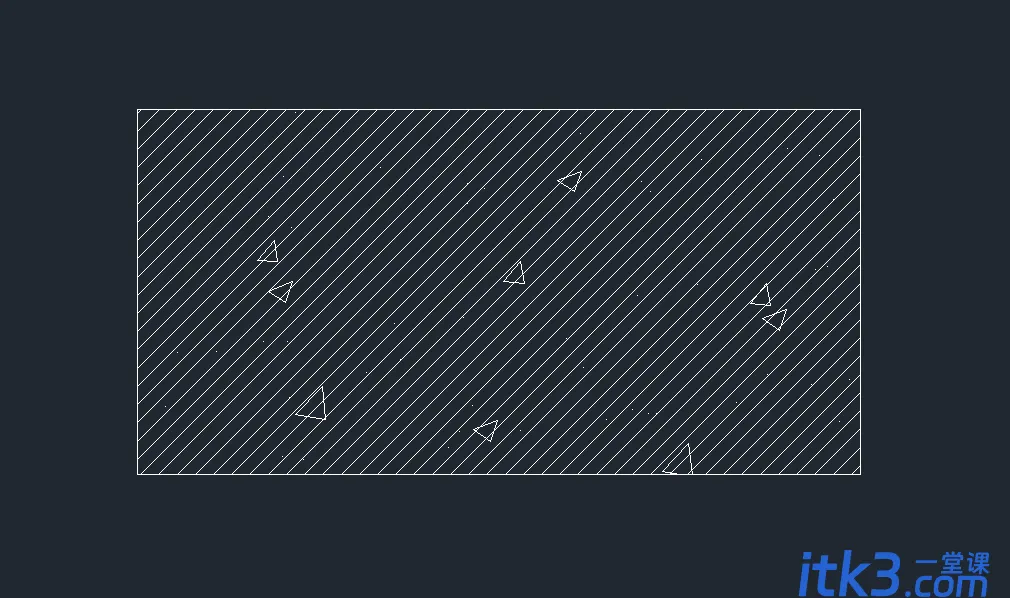

4.  钢筋混凝土图案已经填充完毕了,效果如下图所示。

62a6d5cdbce6a

以上就是CAD中填充钢筋混凝土图案的操作方法,希望能帮助到大家。
