solidworks怎么制作结构构件?

solidworks怎么制作结构构件？solidworks中想要自己制作一个结构构件，该怎么设计呢？下面我们就来看看详细的教程，很简单，需要的朋友可以参考下

solidworks结构构件制作详细教程，详细如下图文所示。

1、首先创建新建结构构件轮廓所在文件夹。值得注意的是，所建立的文件夹需有两级，也就是说在新建文件夹内在新建一个子文件夹，否则构件轮廓保存后是无法引用的。

2、我们需要打开solidworks，选择零件选项绘制一个完整且封闭的草图,退出草图绘制，然后在设计树内点击草图，选中草图。

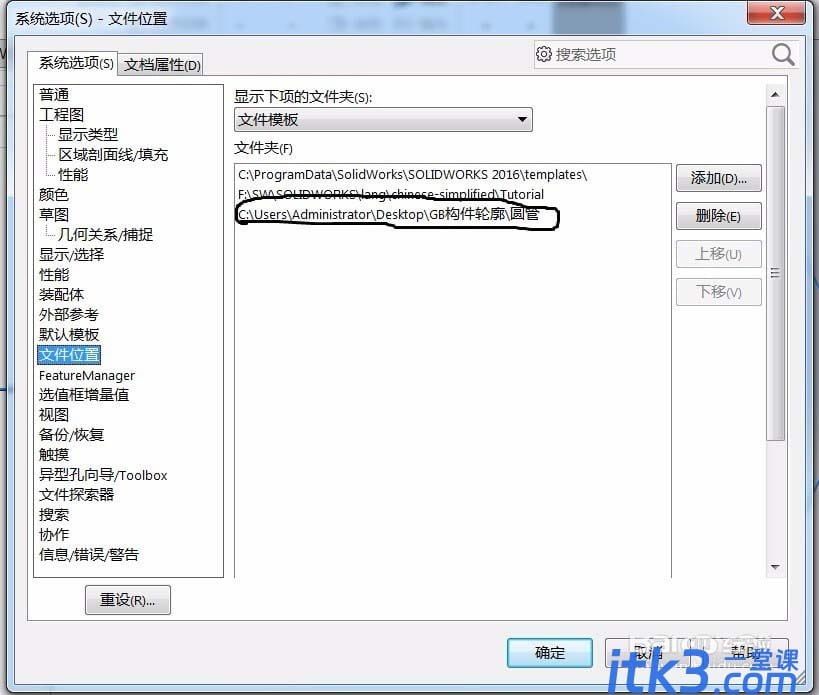

3、点击工具按钮，选择选项，进入选项后选择文件位置，点击添加，选择新建构件轮廓所在文件夹位置。点击确定。

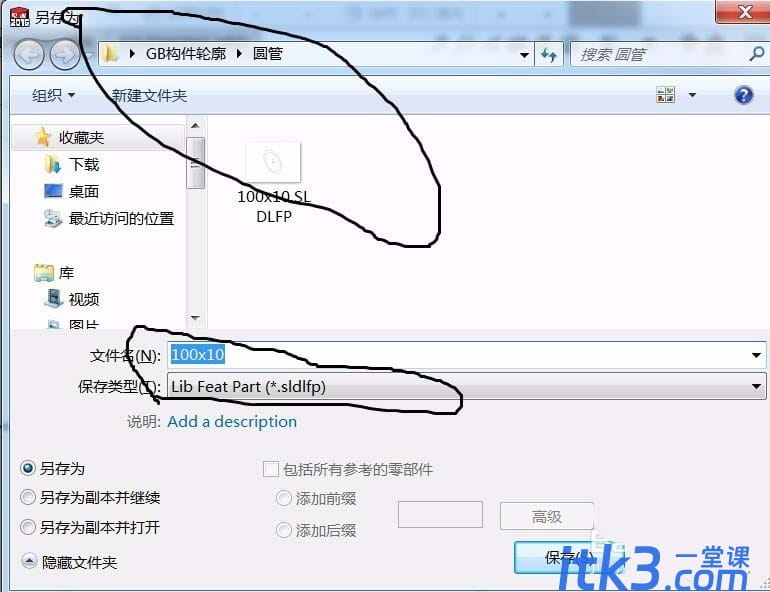

4、将草图保存到新建文件夹的子文件夹内，保存格式更改为Lib Feat Part(*.sldlfp)。注意创建成功后设计树内图标的变化。

5、重新打开一个零件绘图界面，打开草图绘制一条直线，退出草图，选择结构构件，选择使用我们创建的构件轮廓即可。
