Solidworks如何将实体转成钣金件？

Solidworks如何将实体转成钣金件？一起来探究。

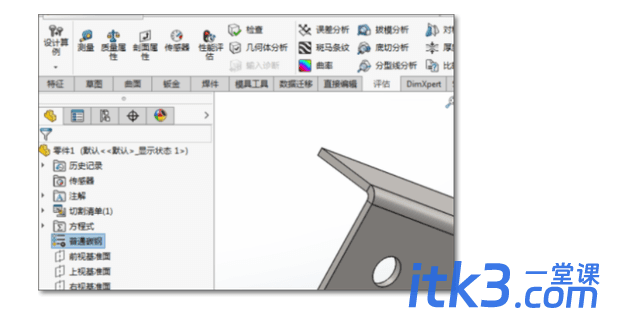

生成实体零件。

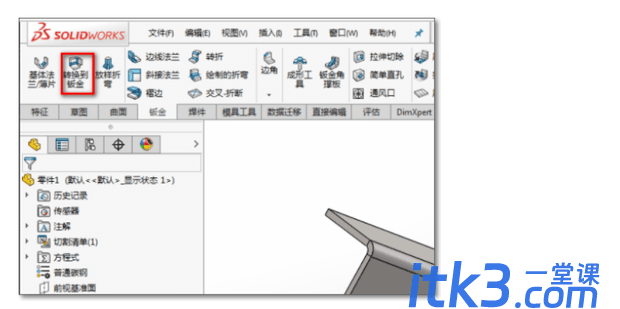

单击 转换到钣金 （“钣金”工具栏）或 插入 > 钣金 > 转换到钣金。

如果想使用规格表，在 PropertyManager 中的钣金规格下设定选项：选择使用规格表在 选择表格 中，选择要使用的规格表，或单击 浏览，然后浏览到规格表。

在钣金参数下：选择一个面作为钣金零件的固定面。设定钣金厚度和默认折弯半径。如果想保留实体以用于另一保留实体特征，选择转换到钣金。 当消除选择时，实体被转换到钣金特征消耗。

在折弯边线下，选择要形成折弯的模型边线。将显示样式更改为隐藏线可见将更容易选择边线。

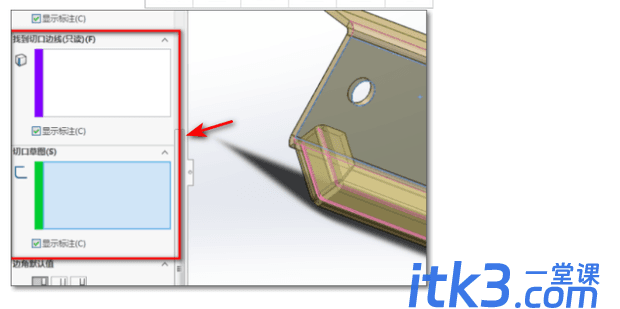

所需切口会被自动选择，并在找到切口边线下列出，在图形区域中，如果PropertyManager 中选定了显示标注，标注会附加到折弯和切口边线。可以使用标注更改折弯半径和切口缝隙。

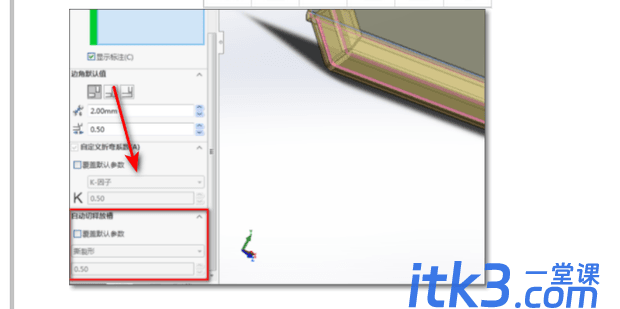

在边角默认值下设定切口选项。 要通过为单个切口设定选项来覆盖这些默认值：在找到切口边线下选择显示标注。在图形区域中单击缝隙标注中的默认。弹出窗口中设定切口选项。在图形区域中单击右键，然后单击 确定 。

在自定义折弯系数下设置折弯系数类型和数值。

单击 展开 （“钣金”工具栏）可以使用指定的折弯和切口展开零件，完成效果图。
