solidworks零件镜像功能的使用方法

1、首先在solidworks中点击拉伸,然后选择草绘平面,接着画出零件轮廓。

0dd7912397dda14425c18ffdbcb7d0a20df486b1

2、然后点击选择轮廓,接着选择面在薄壁特征前打钩。

838ba61ea8d3fd1f8ecd41753e4e251f94ca5fbd

3、然后镜像零件需要先点击下实体才可以用镜像零件的功能。

63d0f703918fa0ec42de8642289759ee3d6ddb60

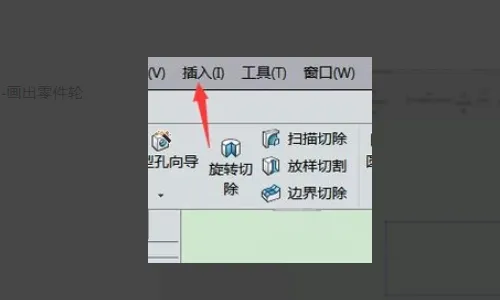

4、接着点击插入

b58f8c5494eef01f8a27fa8aeefe9925bc317d4a

5、然后点击镜像零件。

aa18972bd40735fa1bf9acf690510fb30f240870

6、然后选择你想要的镜像打钩确定。

d62a6059252dd42a4503e3e40d3b5bb5c9eab873

7、最后即可看见新建一个镜像的零件。

d6ca7bcb0a46f21fe13abc1cf8246b600c33ae77
