用SolidWorks快速绘制3D草图

用SolidWorks快速绘制3D草图

1，打开SolidWorks 2014，选择右基准面为草绘平面。绘制草图，如下

2，选择右基准面为草绘平面。绘制草图，如下

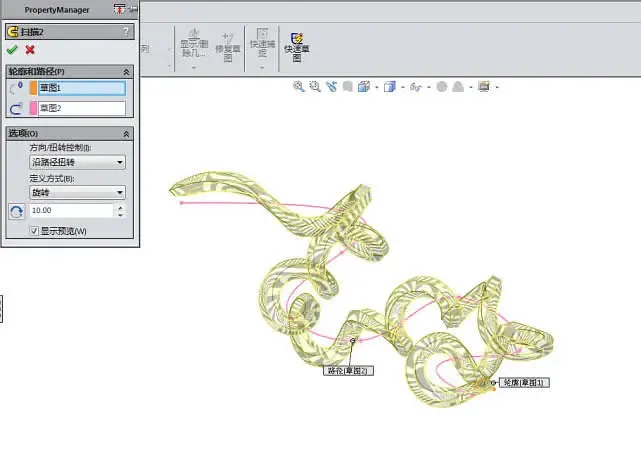

3，旋转扫描。如下

4，3D草图。进入3D草图界面。边线引用。如下

5，用同样的方法，分别绘制3D草图(6、7、8、9、10、11)。绘制完成，如下

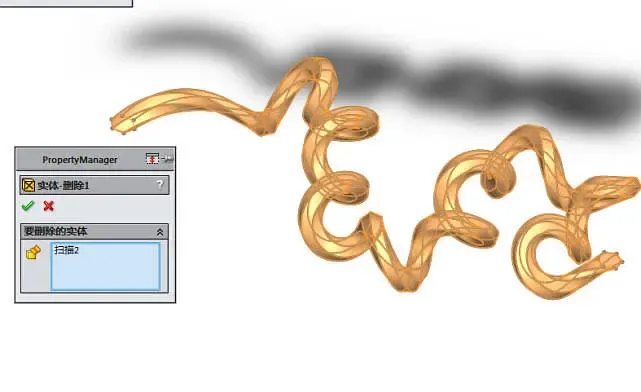

6，删除实体。如下

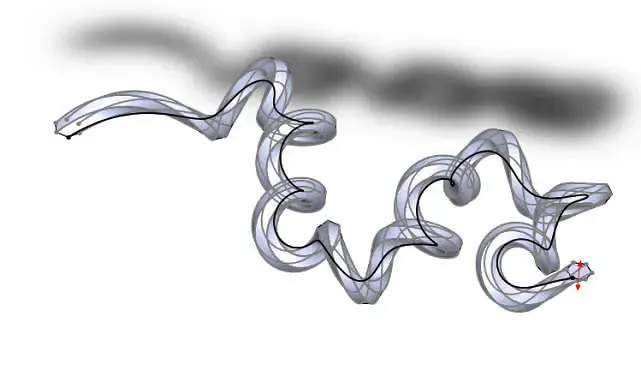

删除后，如下图

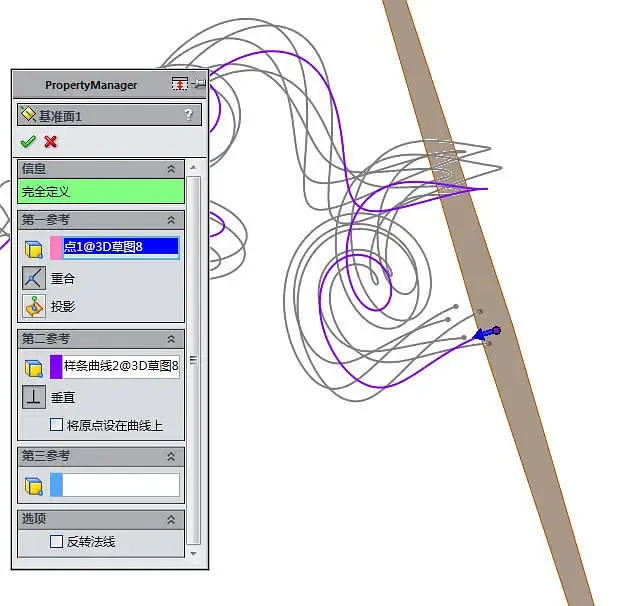

7，创建基准面。如下

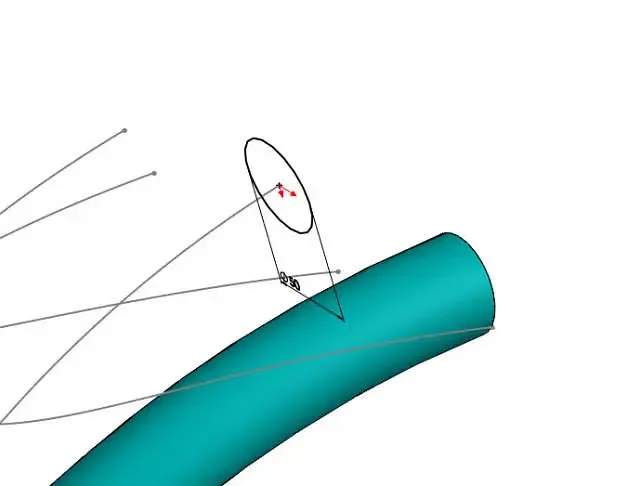

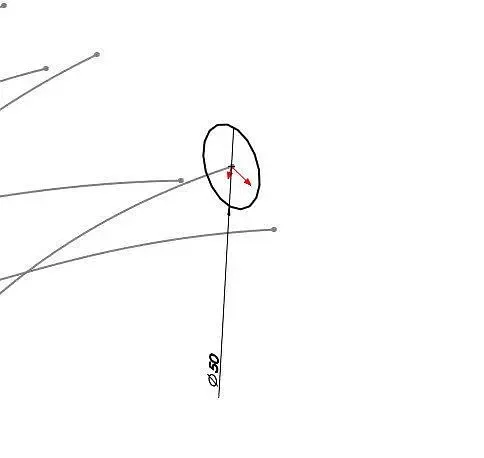

8，在创建的基准面上绘制草图。如下

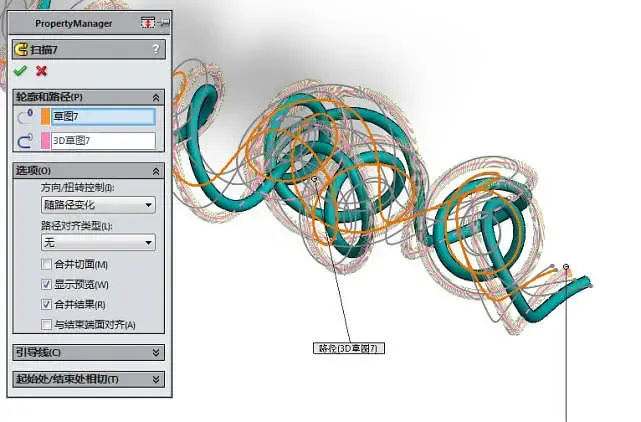

9，扫描。如下

10.同上。建基准面绘制草图。如下

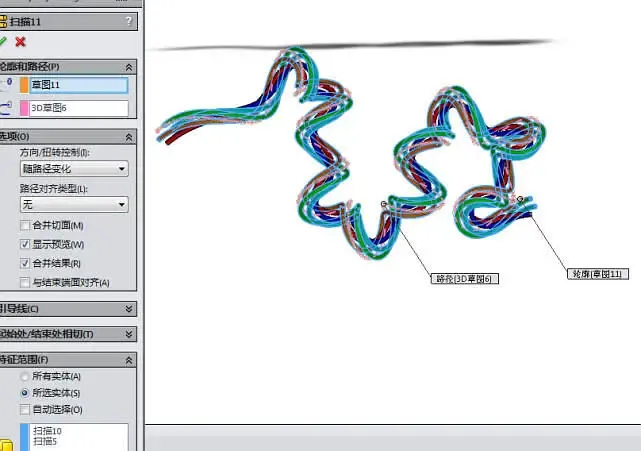

11，重复以上步骤。直到每个3D草图扫面完成

12，绘制完成。设计树展示如下
