焊接符号主要用于机械CAD图纸中标注焊缝形式、焊缝尺寸以及焊缝方法等,以便焊接工人进行施工。浩辰CAD机械制图软件中的焊缝标注是根据 GB/T 324—1988《焊缝符号表示法》和 GB/T 12212—1990《技术制图焊缝符号的尺寸、比例及简化表示法》标准为基准的。那么,CAD焊接符号怎么画?本文小编整理了浩辰CAD机械制图软件中焊接符号的绘制步骤,大家一起来了解一下吧!

CAD焊接符号绘制步骤:

启动浩辰CAD机械软件后,在菜单栏中依次点击【浩辰机械】—【符号标注】—【焊接符号】。如下图所示:

eee4a097-6ce7-4325-8b3e-0e3fc79c5120

执行命令后会弹出【焊接符号】对话框,在【符号】选项卡中设置焊接基本符号。如下图所示:

bb21b07c-0cbf-4688-9e28-77c389199d86

接着在【箭头侧焊接缝参数】选项卡中设置相关的焊缝尺寸。如下图所示:

f0027705-c5e1-43f4-a043-b54833bd8f36

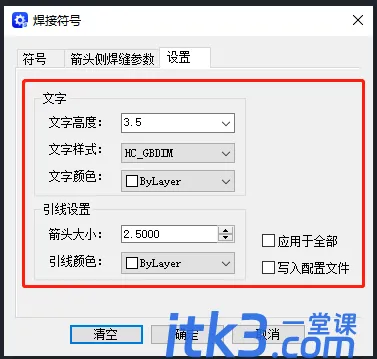

在【设置】选项卡中设置相关的文字和引线参数。如下图所示:

b6dee6b2-c2ba-4d95-b6dc-d13778076749

全部设置完成后点击【确定】,根据提示在图纸中选定标注引出点,选取下一点,点击回车键确认;最后确定标注位置即可完成焊接标注。如下图所示:

d176af0c-52b4-4dc7-8fc9-e348d4d7596c
