cad中如何标注焊接符号？

使用机械模块中的焊接符号标注即可。方法如下：

1、点击焊接符号：

焊接符号

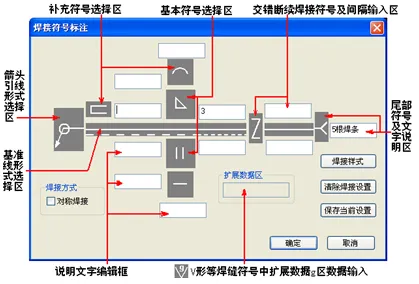

2、弹出“焊接符号标注”对话框：

标注说明

对话框详细介绍：

灰色框均为符号或符号组合的选择框，点击即可调出相应的符号库，移动光标到需要的焊缝符号上，单击鼠标左键调出符号。

反白框为文字编辑框，移动鼠标到编辑框中，单击鼠标左键确定光标位置，输入文字；

“对称焊接”项勾选时，表示对称焊接符号，在箭头侧或非箭头侧选择基本焊缝符号和补充焊缝符号后，另一侧自动填入；“对称焊接”项不勾选时，表示单边焊接或双面焊接。

“保存当前设置”按钮：将当前对话框中的焊接符号作为样板（也称样式）保存到系统中，方便以后选用。

“清除焊接设置”按钮：清除当前设置的所有内容。

“焊接样式”按钮：显示所有保存的焊接样式。双击样式图片，可将保存的焊接样式设置应用到焊接标注设置；单击样式并单击鼠标右键，可重命名，删除样式。

3、在焊接样式对话框中，设置标注内容后，点击“确定”按钮；

4、单击鼠标左键指定焊接符号的引出点；

5、单击鼠标左键指定标注位置。

翻转：线上和线下的内容进行180度旋转。

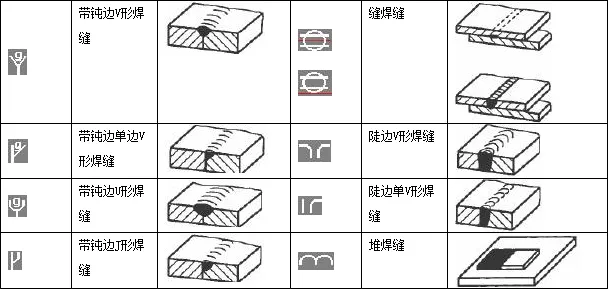

下面是符号意义参考：

图1

图2

图3

图4
