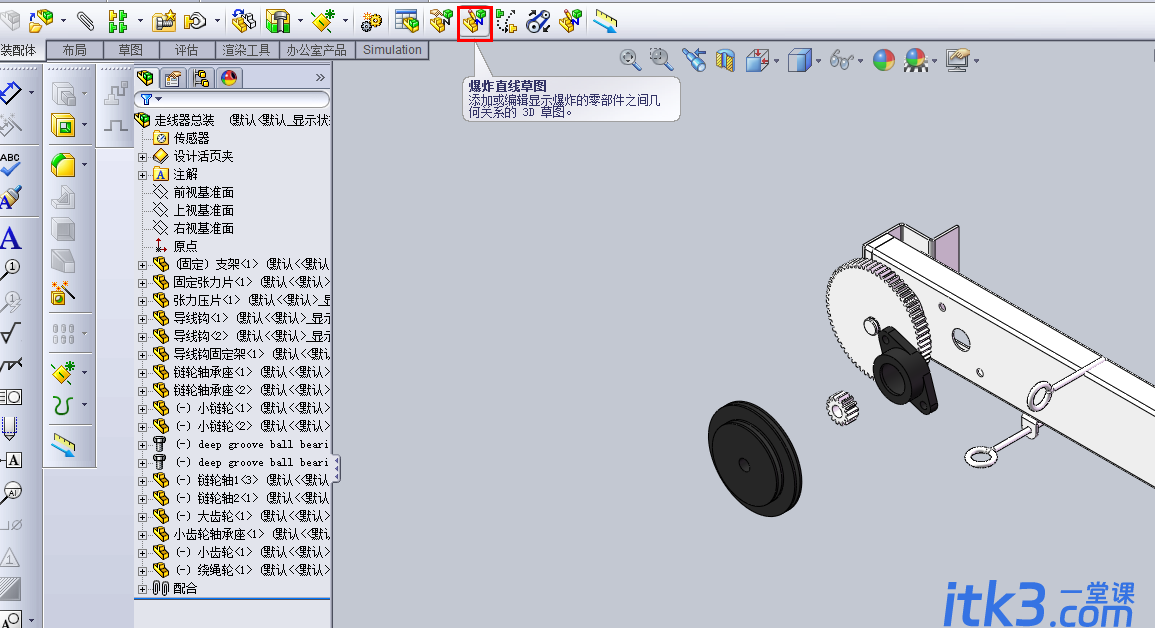

作出爆炸的部位,然后按照下截图的红框中的命令.

solidworks 的爆炸视图怎么添加引线

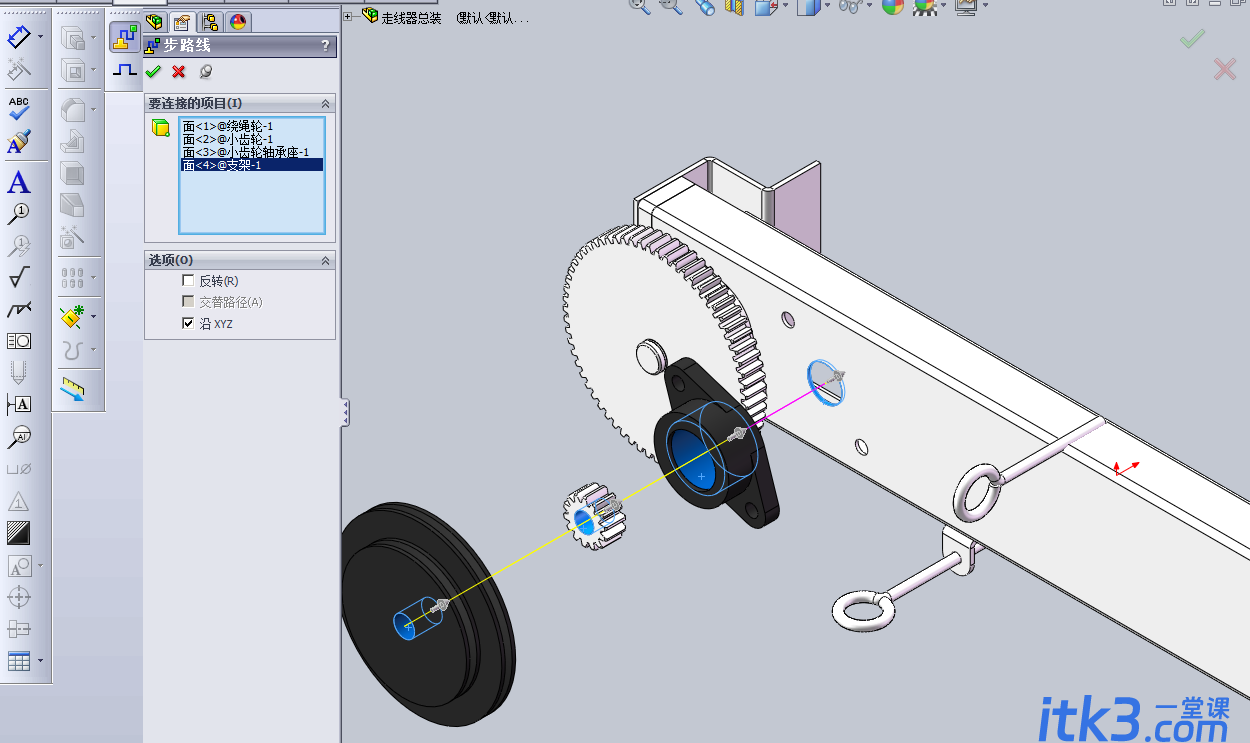

依次点击各圆,注意看箭头方向,若反向,则需及时调整.

solidworks 的爆炸视图怎么添加引线

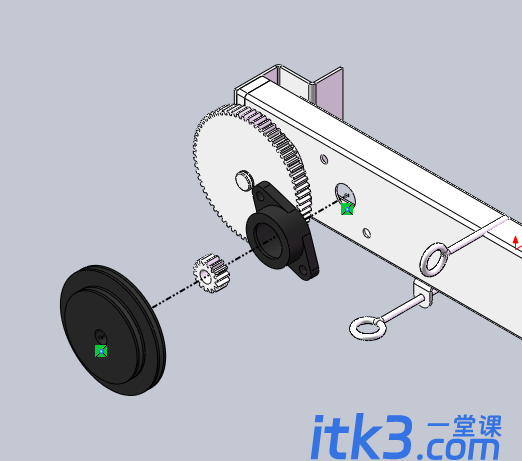

确认后出现下截图

solidworks 的爆炸视图怎么添加引线

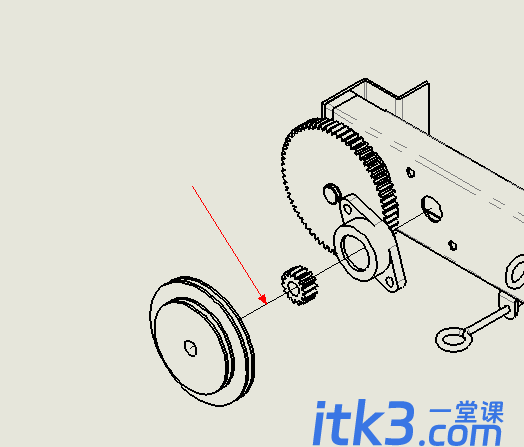

在形成工程图时,应以爆炸的形式显示.如下图,引线添加成功.

solidworks 的爆炸视图怎么添加引线
