SolidWorks怎么开启投影视图? SW工程图中添加投影视图的技巧

  • A+
所属分类:solidworks
广告也精彩

SW工程图中可以为零件添加投影视图,下面来教大家操作方法,如果感兴趣的话就来学习一下吧。

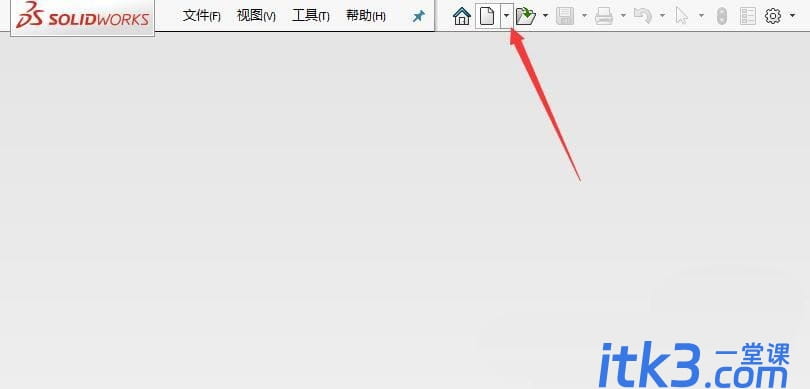

首先,打开SW 2018,点击菜单栏中的“新建”按钮

SolidWorks怎么开启投影视图? SW工程图中添加投影视图的技巧

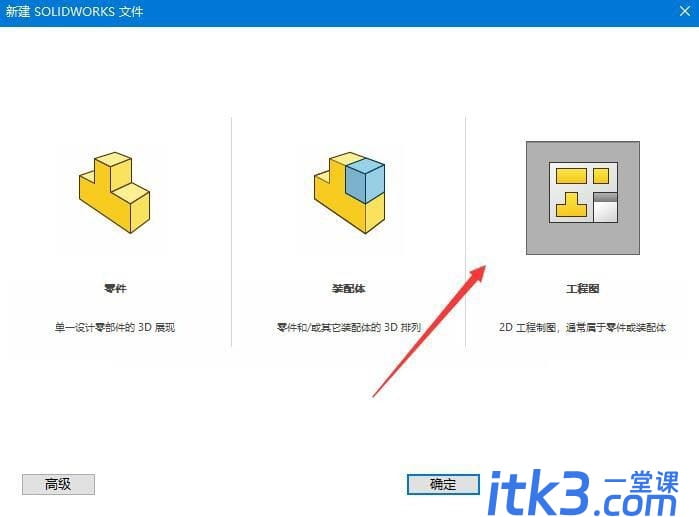

其次,在新建对话框中选择“工程图

SolidWorks怎么开启投影视图? SW工程图中添加投影视图的技巧

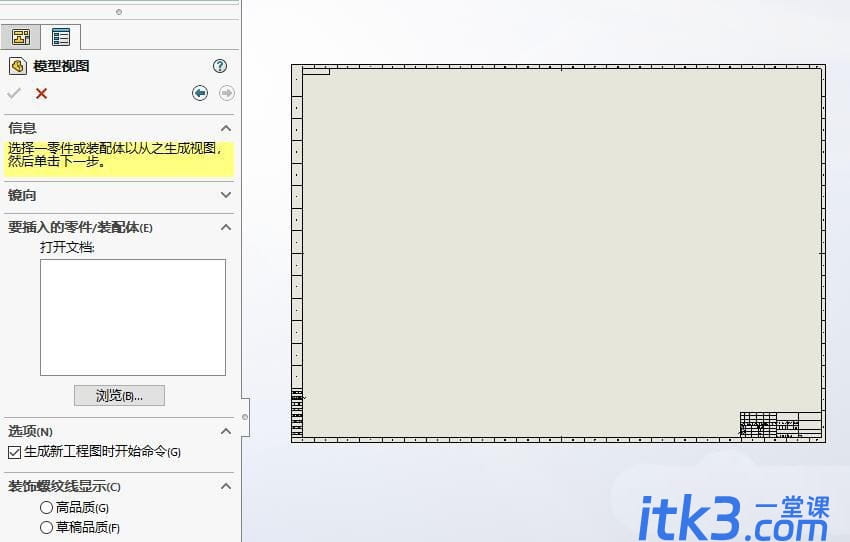

之后,创建一个工程图模板

SolidWorks怎么开启投影视图? SW工程图中添加投影视图的技巧

再之后,插入一个需要标注尺寸的零件图

SolidWorks怎么开启投影视图? SW工程图中添加投影视图的技巧

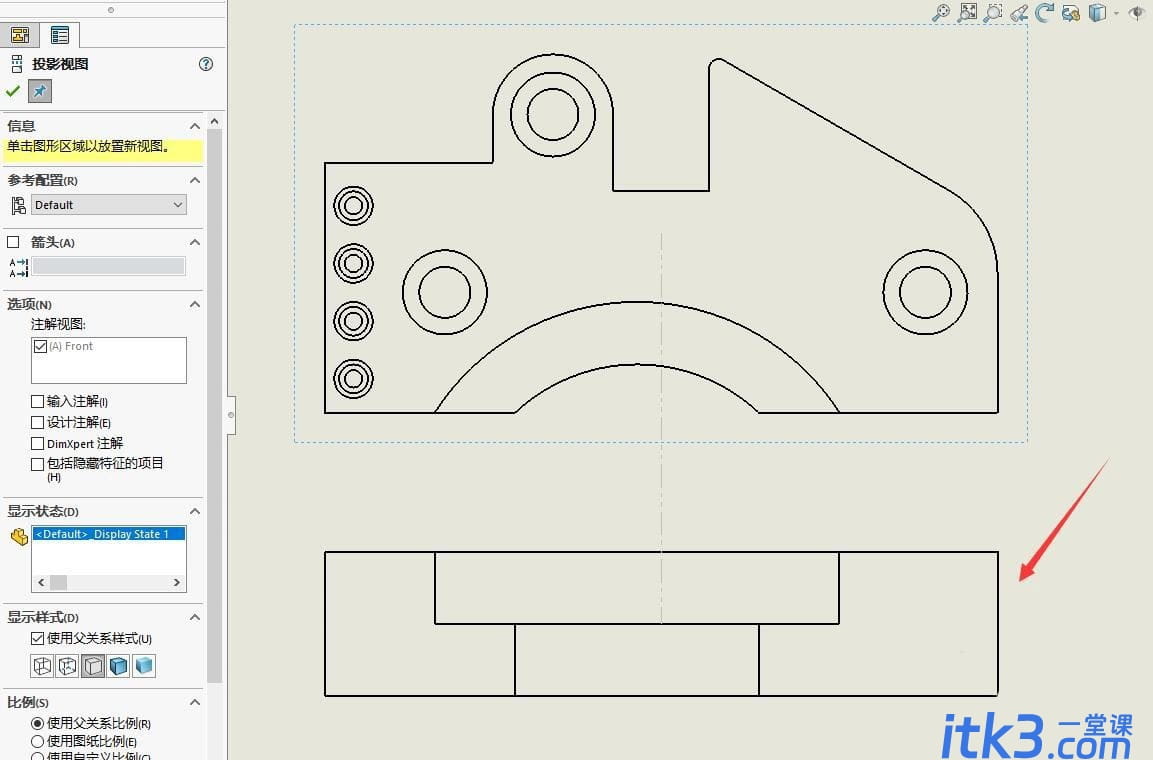

最后,选择“投影视图”按钮,点击零件图的底边,拖动鼠标即可完成投影视图的添加,效果如图所示

SolidWorks怎么开启投影视图? SW工程图中添加投影视图的技巧

SolidWorks怎么开启投影视图? SW工程图中添加投影视图的技巧

以上就是SW在工程图中添加投影视图的技巧,希望大家喜欢
