CAD软件的合并多段线的命令快捷键为【PE】。 使用CAD制图时，经常需要将多条线合并为多段线的操作；比如，想计算房间面积，直接选房间轮廓线没有得到结果，但是可以把轮廓线合并，这样一来就可以清晰可见房间面积了。下面内容就来演示一下CAD软件合并多线段的命令快捷键的使用方法
CAD软件合并多线段快捷命令的使用教程：
1、首先，需要打开自己的AutoCAD2017软件；接着，利用命令【L】先画出几条线段。

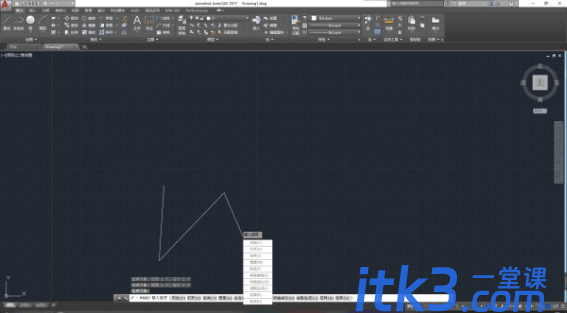

2、接着，在【命令栏】中输入命令【PE】，并按下【Enter】键进行【确认】；然后，会看到出现“PEDIT选择多段线或【多条（M）】”，输入【M】，并按下【Enter】键确认。

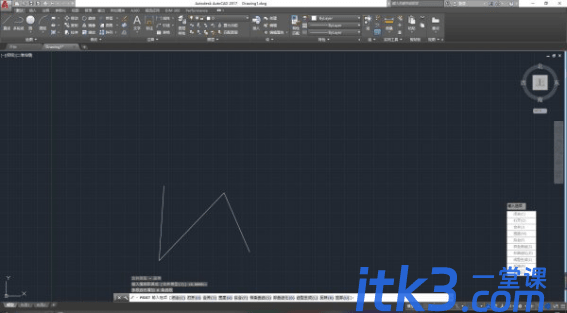

3、接下来，用鼠标选择需要合拼的多段线，按【Enter】键进行确认；会出现“PEDIT 是否将直线、圆弧和样条曲线转换为多段线[是（Y）][否（N）]”选择【Y】，并按下【Enter】键确认，出现以下界面。

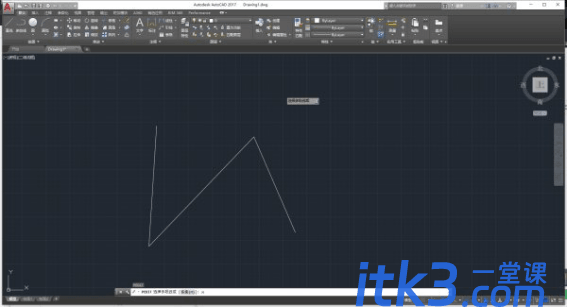

4、下一步，输入【J】，按【Enter】键确认，出现“PEDIT输入模糊距离或[合并类型（J）]<0.0000>”，按【Enter】键确认。

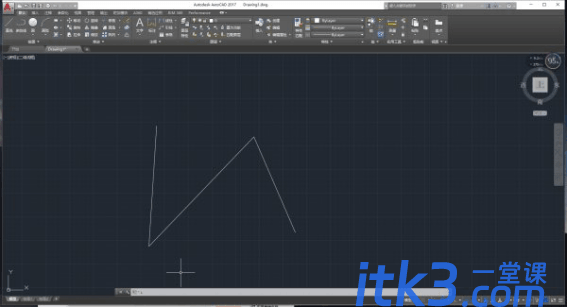

5、操作完成，多条线段已经合成一个整体，下面是合并多段线的结果。（如图所示）
以上就是CAD软件合并多段线快捷键的使用演示过程了，合并多段线命令的运用，能够创建复合的对象，也能够把多个对象连接成为首尾相接的单一对象，可以提升绘图以及选择对象的效率哦！
