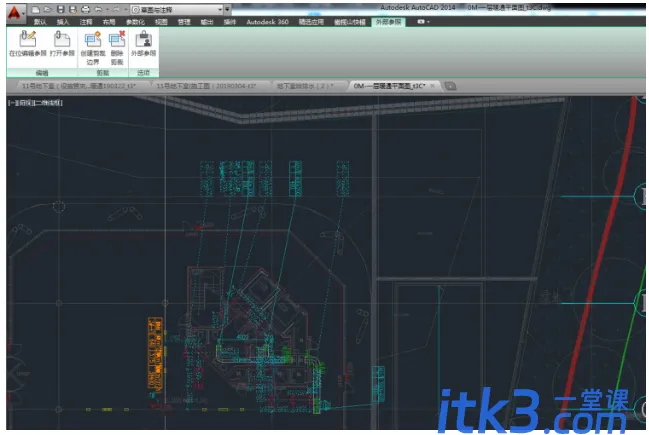

在做项目过程中,会经常使用到CAD图纸。那么有一些CAD图纸有外部参照,并对其修改不了,今天介绍一个方法。

1603520133802399

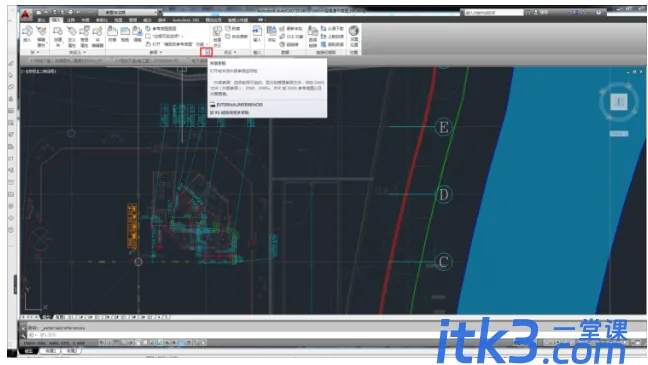

1、点击“插入”选项卡中,“参照”面板右下角的箭头,弹出“外部参照”对话框,如图所示。

1603520142923700

1603520147838725

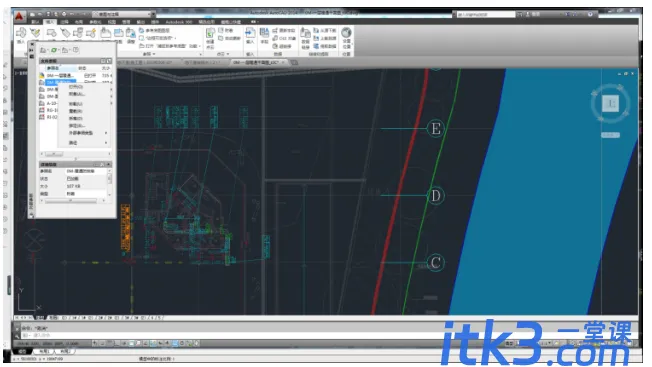

2、选中外部参照右键打开,然后点击“绑定”,如图所示。

1603520156691860

3、外部参照已经变成了块参照,如果要修改直接将其炸开就完成了,如图所示。

1603520163244243

意义:在做项目过程中,使用CAD图纸会遇到各式各样的问题,这些问题的解决方法需要在平时不断地积累。例如文中的外部参照不能直接修改,那么通过改为块参照就可以对图纸进行修改,然后方便的导入到Revit中使用。
