CAD直径标注时怎么将文字置于水平引出线上?

  • A+
所属分类:CAD
广告也精彩

当我们给CAD中的图对象标注直径的时候,应该如何将CAD标注直径时的引线和尺寸线设置在一条直线上呢?

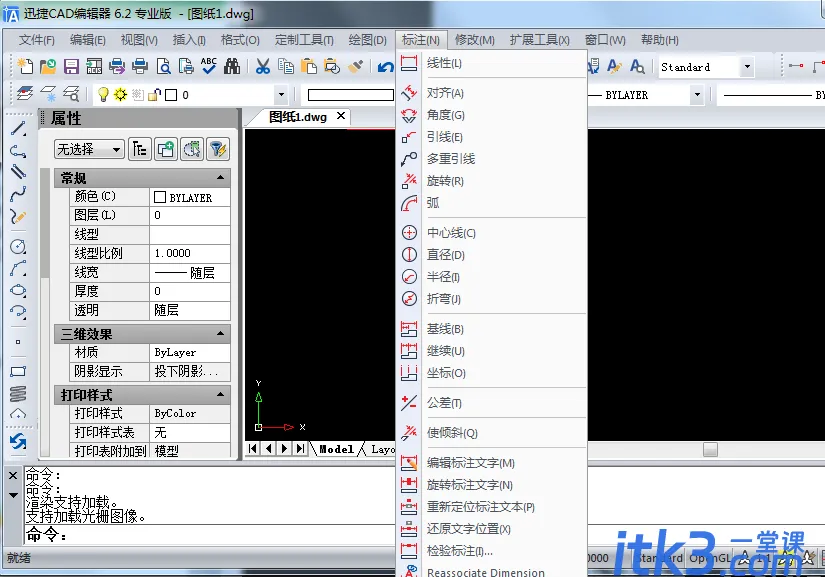

1、打开【标注】–【尺寸设置】,调用标注样式刮痕利 器对话框。

03087bf40ad162d96c9e2e361fdfa9ec8a13cdac

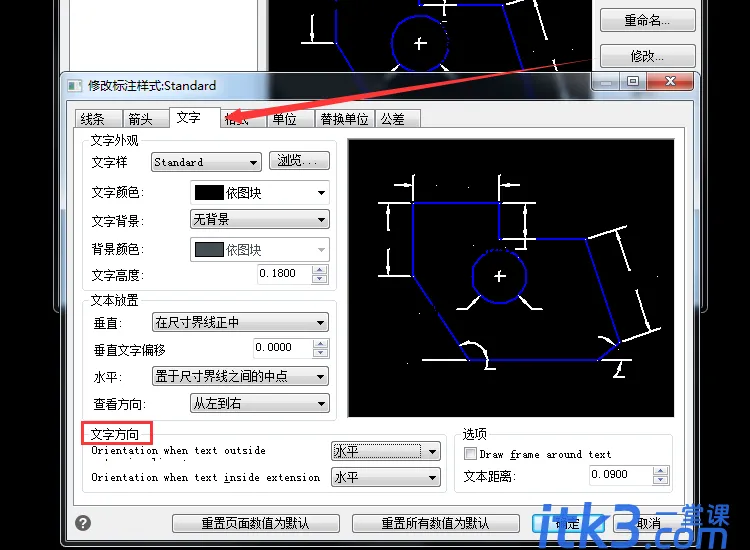

2、点 击【修改】–【文字】,将文字方向改成【水平】。

7af40ad162d9f2d3f77b69c5a7ec8a136327ccb6



3、修改完成后点 击确 定,直径标注的文字就会呈水平状态。

d50735fae6cd7b89c32f76a9012442a7d9330e5c
