怎样修改CAD布局视口显示图放大缩小?

  • A+
所属分类:CAD

如题所述的“布局视口显示内容及缩放”的操作方法如下:(本例基于AutoCAD 2016版本,其它版本略有出入)

如图所示,在布局视口边框范围内双击鼠标,进入视口编辑状态,视口边框为加粗状态。

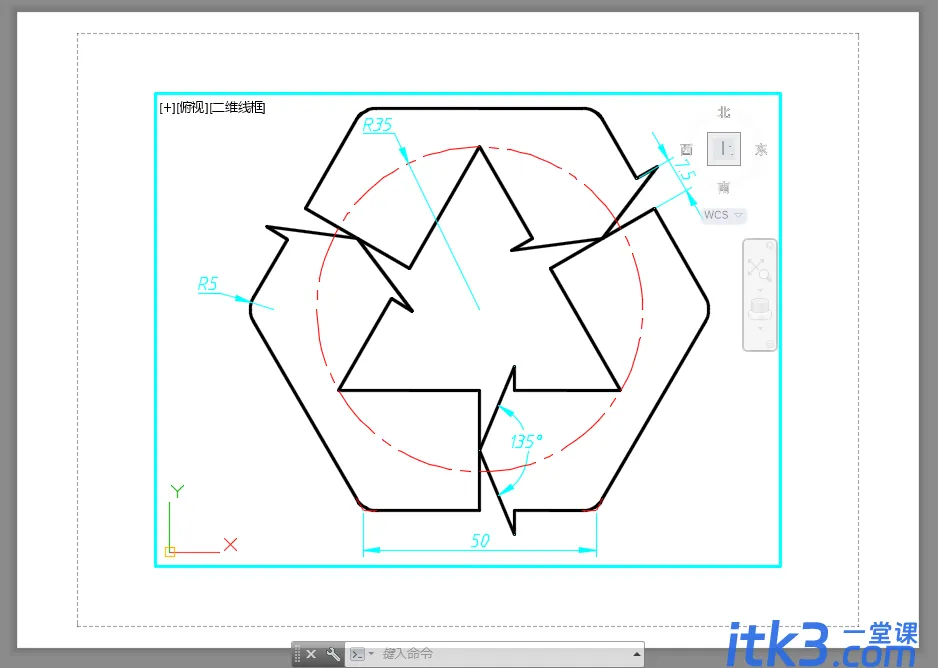

如图所示,按住鼠标中键移动鼠标,进行视图的平移;推动鼠标滚轮,进行视图的缩放。

9f510fb30f2442a7b11fbda0da43ad4bd11302a5

调整视口显示内容之后,在视口边框外空白位置双击鼠标左键,退出视口编辑状态,结果如下图所示。

f3d3572c11dfa9ec23d0161269d0f703918fc13d
