本文将研究一根弯管受到450N的瞬态载荷时的动态响应。在进行动态分析之前,我们分析一次静态算例,以验证静态应力是低于材料屈服强度的。最后我们将研究不同载荷加载速度下,弯管的动态响应。

方法:
1.首先我们创建一个静态算例。

640

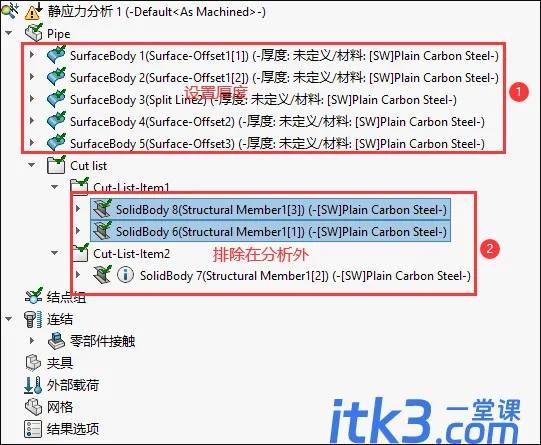

2.定义壳体为“粗厚”类型,厚度为4mm,材料与solidworks模型保持一致,即普通碳钢。同时将3个实体设置为“不包括在分析中”。

640-1

640-2

3.定义载荷,在弯管的如下图所示的面上施加450N的力,选定的方向为Right基准面。

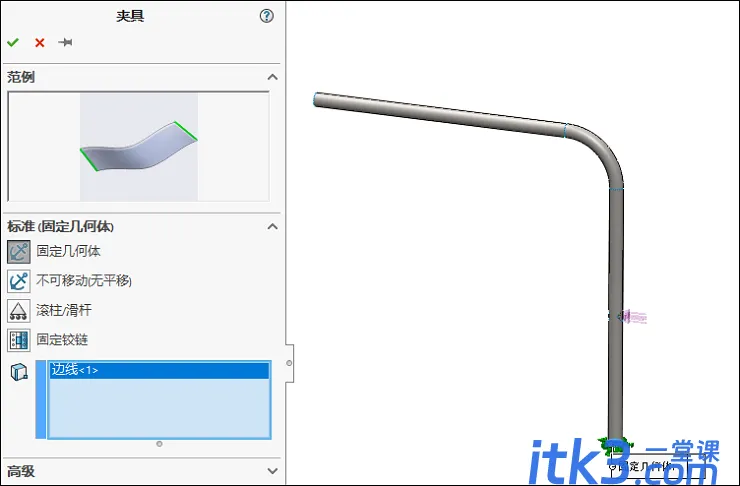

4.将弯管的底部设置为固定几何体,如下图所示。

640-3

5.划分网格。

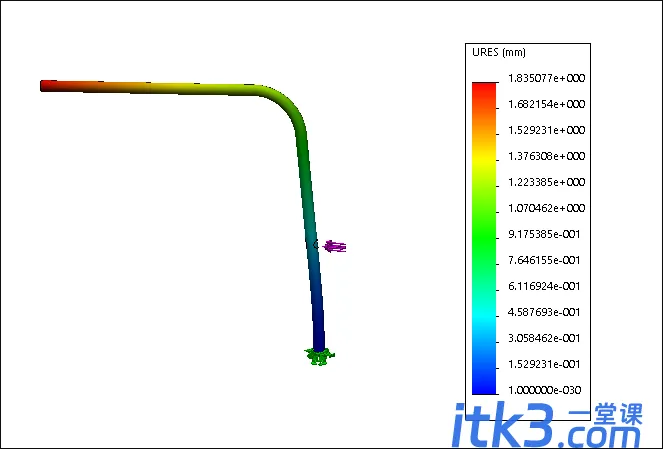

6.运行算例。我们可以得到如下图所示的位移结果,可以看到弯管顶部最大位移为1.84mm。

640-4

最大应力为43.9MPa,远小于普通碳钢的屈服强度220.6MPa。
在进行动态分析之前,我们最好进行一次频率分析。自然频率和振动模式在结构特征中是非常重要的,它们可以提供一些预见性的信息。

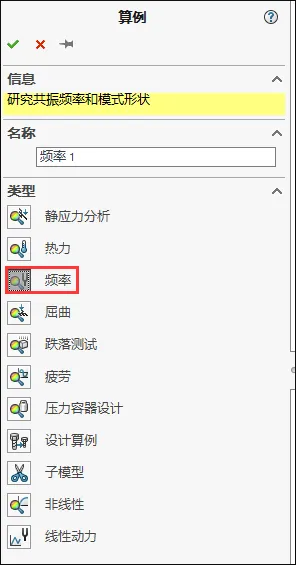

7.新建一个频率分析算例。

640-5

8.将静态分析算例中的壳体定义、夹具和网格拖入到此频率分析算例中。运行完算例之后,我们就可以获取这个模型的前5个自然频率,如下图所示。

640-6

注意到自然频率的最大周期约为0.04S,最小周期为0.003S,这两个值很重要。
接下来我们开始进行动态分析。动态分析的载荷加载情况分为两种,一种是载荷在0.5S内从0缓慢上升到450N,令一种为载荷在0.05S内由0上升到450N。

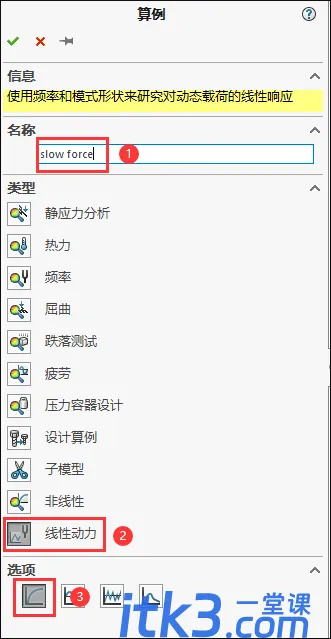

9.新建一个线性动力算例并点击“模态时间历史”,名称为slow force。

640-7

10.将静态算例中的壳体定义、夹具、载荷和网格拖入到此算例中。
11.编辑力,勾选“曲线”,点击编辑。

640-8

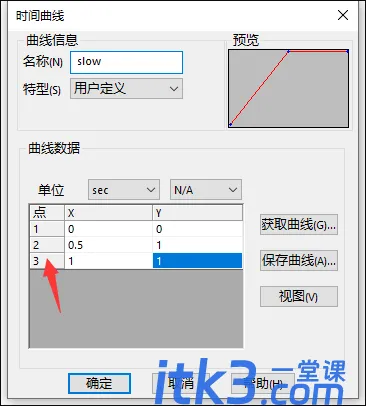

输入曲线名称为slow,按照下图设置数据。(点击序号即可插入新的行)

640-9

12.设置算例属性。点击算例“slow force”鼠标右键选择“属性”,在频率选项中设置频率数为5。

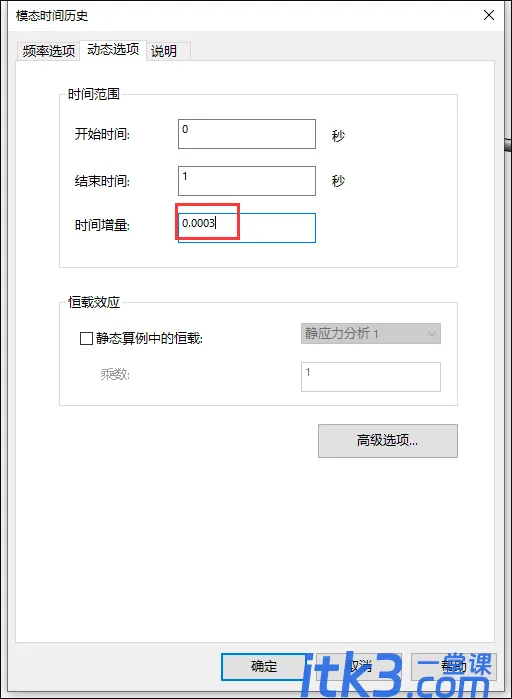

13.点击“动态选项”,设置时间增量为0.0003,即自然频率的最小周期0.003的十分之一。

640-10

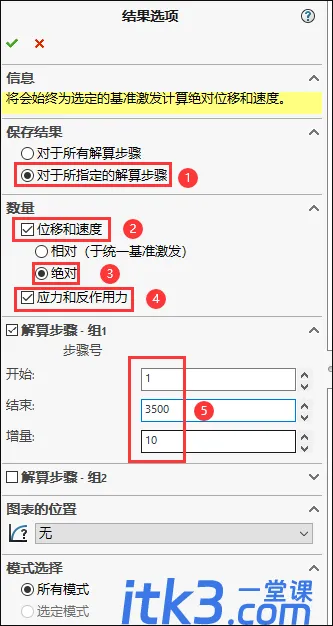

14.右键单击“结果选项”,按照下图所示的顺序进行设置。在步骤号的结束中输入3500,增量设置为10(每隔10次计算保存一次结果),因为1/0.0003约等于3334个增量,所以这里取增量为3500。

640-11

运行算例,我们可以得到如下图所示的结果。我们可以看到弯管的最大变形为1.81,和静态算例中非常接近。原因是载荷加载的速度很缓慢,这也是静态分析最基本的假设之一。

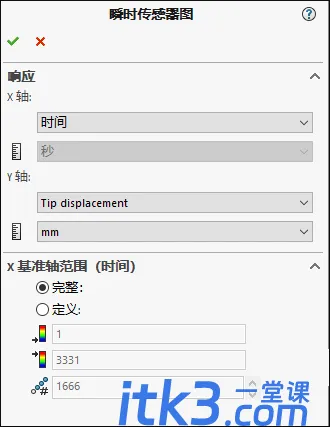

15.点击“结果”文件夹选择“瞬态传感器图表”,按照如下图所示进行设置。

640-12

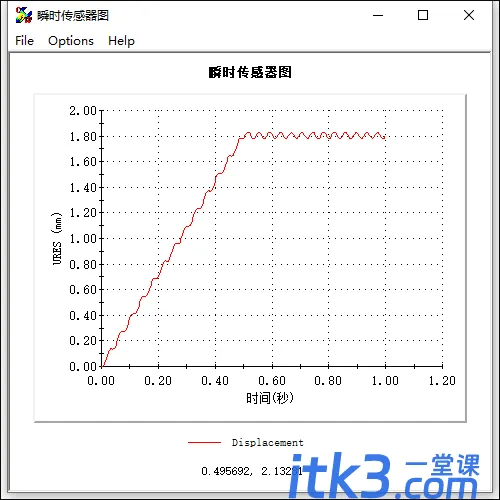

我们可以得到弯管发生了持续振荡,由于没有阻尼,所以振荡将不会衰减。由于存在振动和每隔10次计算保存一次计算结果,因此最后一步的最大位移不一定是所有时间步的最大位移。

640-13

16.如何求出整个过程中的最大变形呢?
编辑定义位移图解,按照下图所示即可得到。

640-14

我们可以看到所有保存的计算结果中的最大位移为1.84和静态算例非常接近。
17.接下来我们复制slow force算例,创建一个线性动态算例,名称为fast force。

640-15

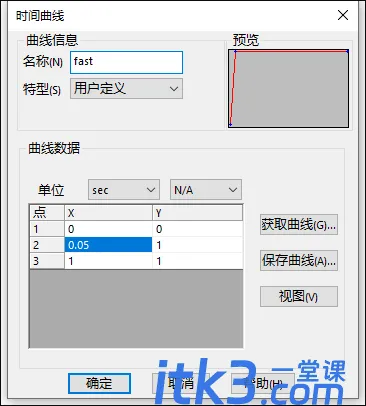

18.编辑力,如下图所示,载荷在0.05S内由0上升到450N。

640-16

19.运行算例。我们可以得到最后一个时间步弯管对应的最大变形为1.59mm。
20.按照步骤16的操作,显示所有保存的计算结果中的最大变形,从下图可知,最大变形量为2.25mm。
21.生成末端位移图解,我们可以看到振荡幅度明显提高。

640-17

从上面的计算中可知:缓慢加载载荷的动态分析的结果非常解决静态分析的结果,这也验证了静态分析的基本假设,即作用力必须随时间缓慢加载,以减少惯性力的影响。快速加载载荷,得到的分析结果和前面的分析完全不同,这是由惯性效果导致。

来源:技术邻CAD学习
