solidworks怎么计算零件的重量和质量?SW计算零件重量和质量的方法

  • A+
所属分类:solidworks

SolidWorks是一个易于使用的基于特征、参数化和实体建模的设计工具,在windows上开发。可以创建完全相关的三维实体模型,实体之间可以存在约束关系,也可以不存在约束关系;您还可以使用自动或用户定义的约束来反映设计意图。那么想不想学习solidworks

下面来讲【solidworks怎么计算零件的重量和质量?SW计算零件重量和质量的方法~】的操作方法:

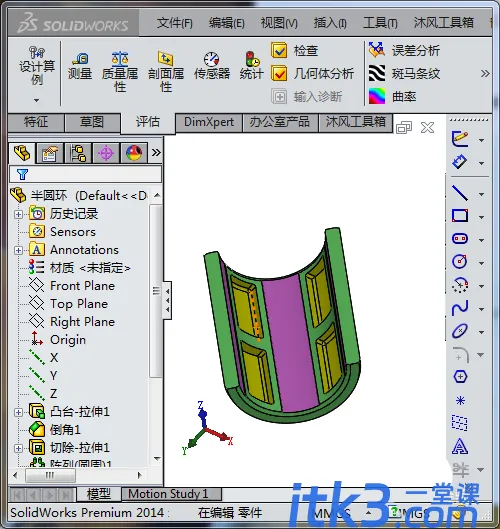

1、首先,打开solidworks软件,打开零件,如图所示

4375893ed9b37c66c4c17b82b351db393a8.jpg600

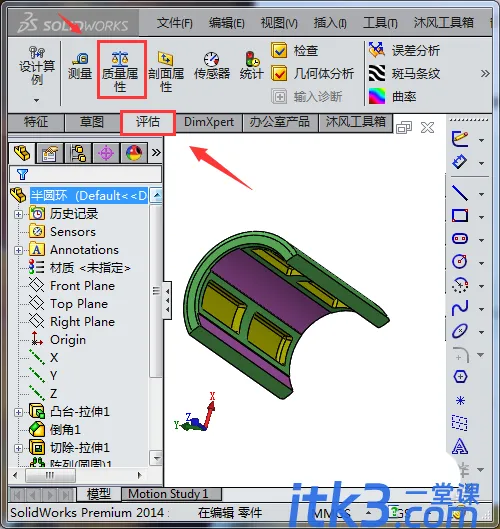

2、选择“评估”一栏,在点击“质量属性”,如图所示

7931c642a887ff3a5726a57a7b463e895e1.jpg600

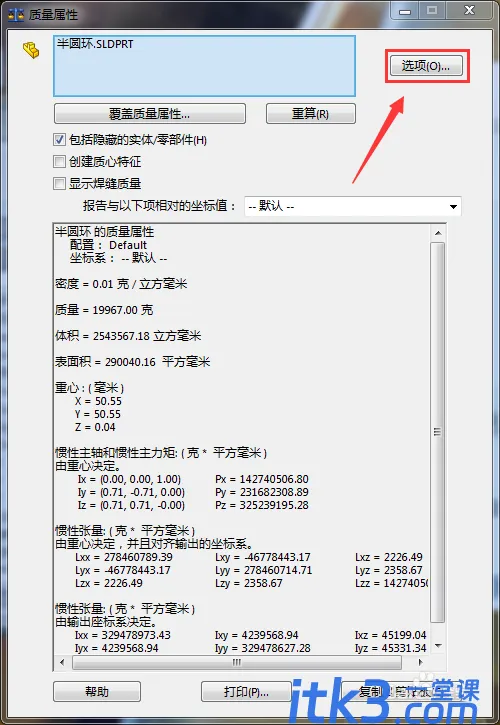

3、打开“质量属性”面板,点击“选项”,如图所示

820f0fd0ce24c59d6f1ea0da1be1b8be2a1.jpg600

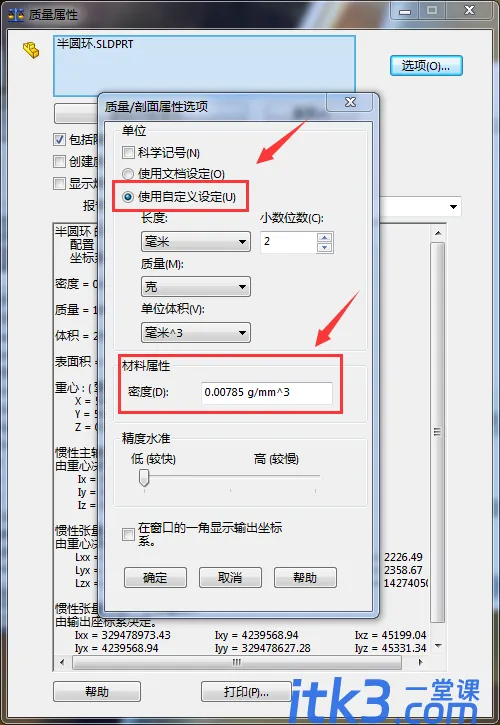

4、打开后,选择“使用自定义设置”,然后在“材料属性”下面,将密度设置为你设计材料的密度,(我这里以普通钢材为例),如图所示

440f77c2794eb42aa85bcd8edd5df07a9c1.jpg600

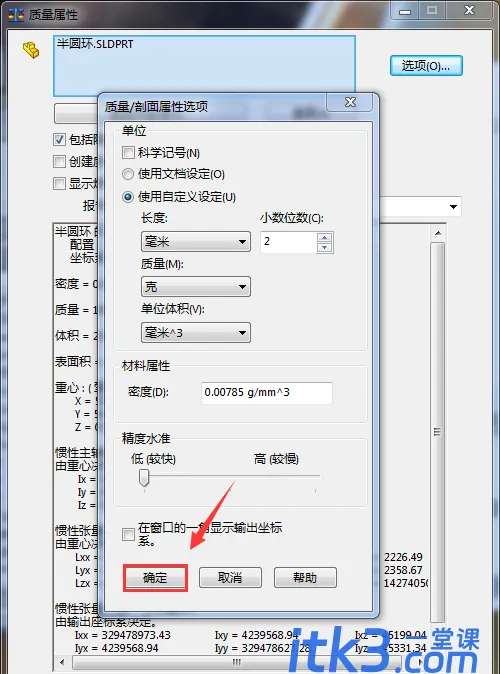

5、设置完成后,点击“确定”,如图所示

838d37e80847a8a8e11a4e9dbccef9e347d.jpg600

6、返回设计界面,点击“质量属性”,如图所示

86255e01e51bd837b8e097acd3467b4c212.jpg600

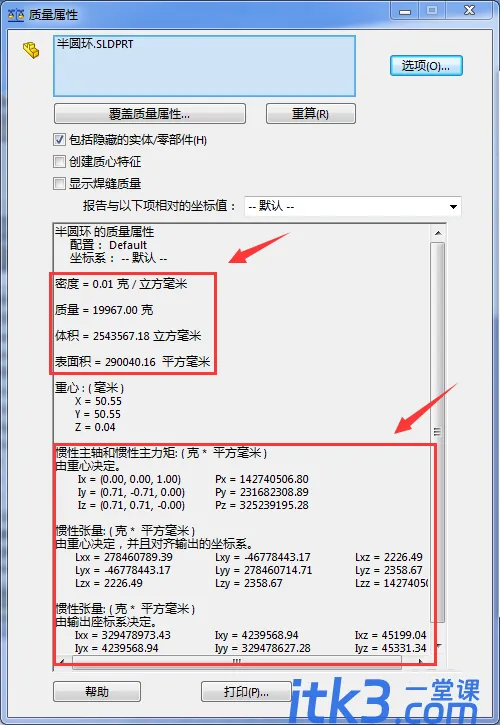

7、质量,体积,表面积,重心,惯性矩都能看见了,如图所示

5335a03bc1d875d0bca56fca408c2fd61d3.jpg600

以上就是关于solidworks零件计算重量和质量的教程,希望大家喜欢!
