cad组合操作是如何完成的?

  • A+
所属分类:CAD
广告也精彩

cad组合也就是将cad一些图形元素进行合并处理,这样处理之后,图形就会组合成一个整体,我们就便于对这个整体进行编辑处理了。但是,很多小伙伴不知道如何完成cad组合操作,下边,我们一起来看一看吧!

cad组合也就是cad合并,它能够将相似对象进行合并处理,让这些对象形成一个完整的对象,它的效果与打断命令可以说是相逆的。

16308068913413

1、我们看下边的图形,我们试着使用CAD合并命令来完成下边图形的组合,将红色的线段合并成为一个矩形图形的部分。

16308068943990

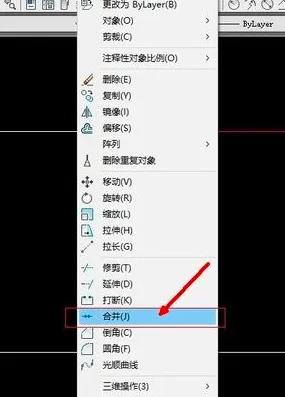

2、我们调用【合并】命令有几种方式可以选择。菜单栏:执行【修改】-【合并】;工具栏:单击【修改】工具栏中的【合并】按钮;或者在在命令行中输入J。

16308068976488

3、点击合并命令后,分别点击两条直线,按回车键确定结束选择,此时两条线变为一条直线。

16308069017505

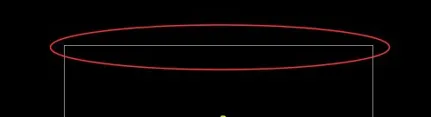

4、我们可以看到线条颜色变为红色,因为我们首先点击的红线,之后才选择的白线,所以合并后的线变为先点的红线颜色。如果我们调换前后顺序,就会合并为一条白色线。

16308069047163

cad组合的操作方法其实就是cad合并命令的完成过程,操作步骤非常简单,如果你还没有学会,一定要按照我们分享的步骤进行操练学习,只有不断实操和练习,才能够将这些操作技巧熟悉掌握!
