cad测量面积命令是aa(命令全名area)。cad不仅能够绘制图形,还能够进行精密测量。它可以对各种线段、形状进行尺寸测量,能够准确测量出长度、面积、角度等参数。今天为大家介绍的是cad测量面积命令的使用方法,有需要的朋友可以学习一下。

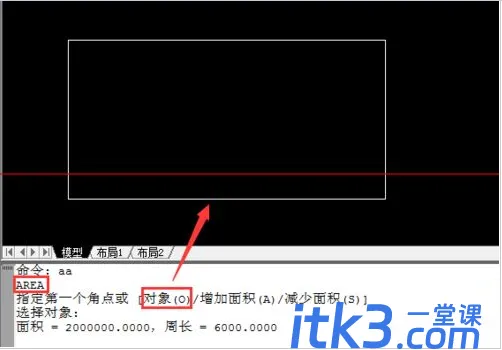

1、先简单测量下图中矩形的面积。命令行输入aa(命令全名Area),由于测量对象是封闭的单个多段线矩形对象,选择选项o,直接选取对象测量面积。

16275330306329

2、在矩形内画一对角线,测量由对角线和矩形下半部分构成的三角形的面积。由于是由2个以上对象构成的边界,只能采用逐个选点的方式构成封闭区域来测量面积。在高版本的CAD中,会在选点的过程中以绿色填充来动态提示选取的区域,显然,至少需要取三个以上的点才能构成面积区域。

16275330354732

3、在矩形中画一个圆,要测量矩形扣除圆以后的面积,实际上就是矩形和圆形两个对象的差集的面积。

16275330394018

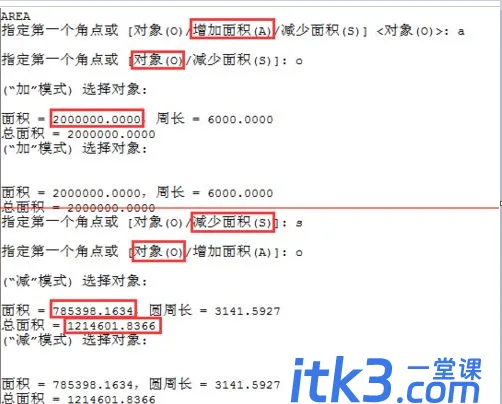

4、在Area命令中,选项a(增加面积),选项o(对象),选择矩形测出面积(增加时面积为正数),然后是选项s(减少面积),选项o(对象),选择圆形测出面积(减少时面积为负值),CAD会自动累加并给出累计结果。

16275330436508

5、移动圆形到所示的位置,需要测量矩形和圆形的交集部分的面积。使用Area命令选点测量,选点过程如同绘制多段线pline,需要切换弧、线选项进行描边,由最终构成的封闭区域测出面积。

16275330475229

6、总结一下aa命令测量面积的原理,选点测量可以理解为在命令中绘制虚拟的边界后直接测量面积,而对象测量选择的是实际绘制的边界。

上面的教程就是cad测量面积命令及其应用。cad能够非常精准地测量出,各种线段或者是形状的面积等参数。这是cad制图必须要掌握的基本技能,在测量出面积等参数以后,为后期施工人员进行施工操作提供了便利的条件。工作人员会根据图纸尺寸进行施工。
