solidworks内螺纹怎么画？solidworks画内螺纹教程

1、打开SOLIDWORKS软件后，进入零件建模模式。在草图中画一个长60，宽30的矩形。然后用拉伸命令拉出深度为50的矩形凸台。

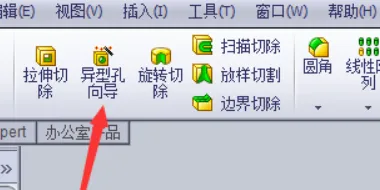

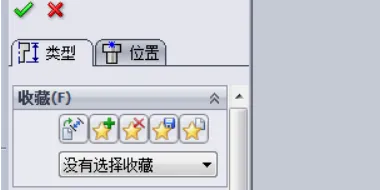

2、单击如图上方所示的异形孔向导，系统会弹出孔规格的对话框。

3、在孔的规格中，可以看到孔的类形有好几种，有沉孔，螺纹孔，锥形孔等，并且规格可以在下面选择所需要的孔。

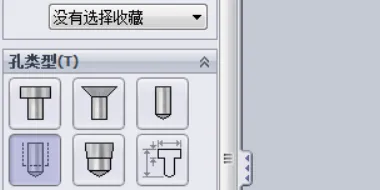

4、由于我们是要画螺纹孔，从类型里可以看到螺纹孔有锥形，还有直的。这里假设需要M8深度为18的螺纹孔。

5、点击孔类型中的直螺纹孔，在标准中选择GB,类型螺纹孔，在孔规格中大小选择选择M8，输入螺纹线18按确认。

6、单击上方的位置，选择矩形的上表面作为螺纹孔的放置面，把螺纹孔放在原点上，确定后如图所示生成的螺纹孔。
