外螺纹步骤:

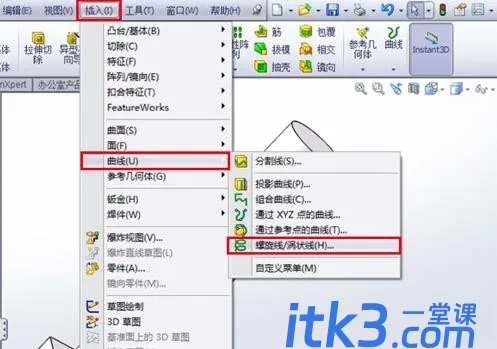

绘制零部件,然后点“插入”——“曲线”——“螺旋线”。

aa64034f78f0f73675b06cdd0255b319eac4139b

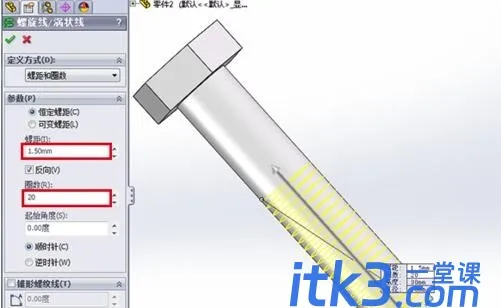

选中圆柱的端面,草绘一个直径为10mm的圆,确定。设置螺旋线的螺距为1.5mm,圈数为20,方向向上。

caef76094b36acaf76d6b52074d98d1001e99c33

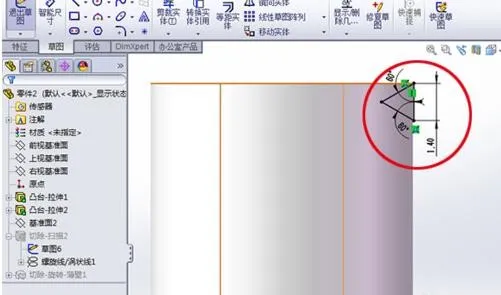

在过圆柱中心轴的任意平面上(如果没有可以自己创建)草绘如图所示的三角形(此为螺纹接口)。

cf1b9d16fdfaaf5181c6a263845494eef11f7ac0

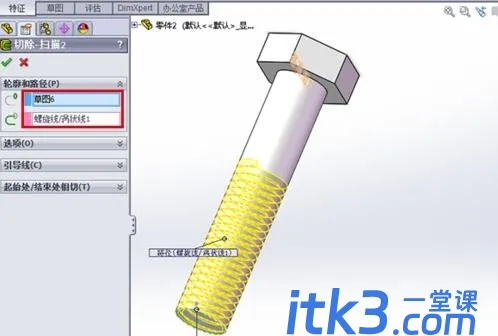

点“切除-扫描”,选小三角型为轮廓,螺旋线为路径,确定。

30adcbef76094b36fbf93831abcc7cd98c109d86

得到实体螺纹。

ca1349540923dd54d2cf84b4d909b3de9d8248a9
