CAD虚线不显示是什么原因?有些时候，我们在CAD图纸里绘制的虚线会出现无法显示等情况。下面为您整理了为什么CAD虚线不显示的原因和调整解决方法，快和我们一起看看吧!
CAD虚线不显示的原因和调整方法
为什么CAD虚线不显示的原因可能是因为在CAD中线型比例不正确，即线型比例与所设虚线不配匹。从而导致虚线的间距过小或过大，而无法形成虚线。
CAD虚线不显示的调整方法
我们可以在命令行中输入lts，看显示的数值是多少，如果括号中显示为1000，则可以往小数据调整CAD虚线不显示的数值，500,100,50,1等数据一级级往下调，另外所设的线段最好画长一点，可以更有有效地观查效果。

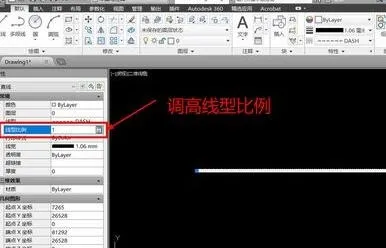

按下Ctrl+1，在特性窗口，适当调整线型比例即可，需要注意的是，比例过大或者过小都会导致CAD虚线不显示出来的情况，需要根据实际情况进行适当的调整。
