SolidWorks外螺纹与内螺纹怎么画？SolidWorks画真实螺纹

内螺纹步骤：

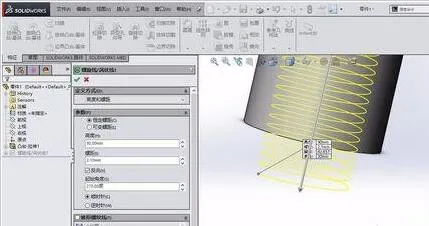

绘制零部件，点击曲线--螺旋线命令，或者通过命令搜索搜索螺旋线，在圆柱的上表面绘制一个直径为20的圆，绘制完毕就可以退出草图，然后输入相关的参数，如高度、螺距、圈数，即可完成螺旋线的创建。

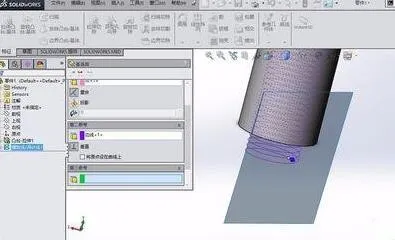

建立一盒基准面，第一参考为螺旋线的末端点，第二参考为曲线，即为螺旋线，然后垂直于曲线。完成基准面的建立。

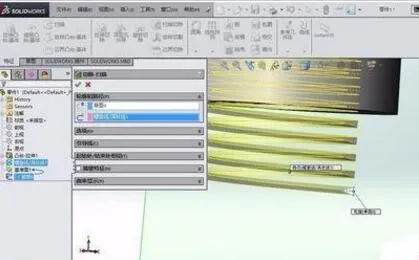

在基准面上，绘制三角形或者等腰梯形，为螺纹的形状。绘制完毕退出草图，然后点击扫描切除，轮廓为三角形，路径为螺旋线。

最后，可以通过视图--显示--半剖视图来查看所绘制的图，也可以使用螺纹装饰图来绘制。具体可看之前的经验。
